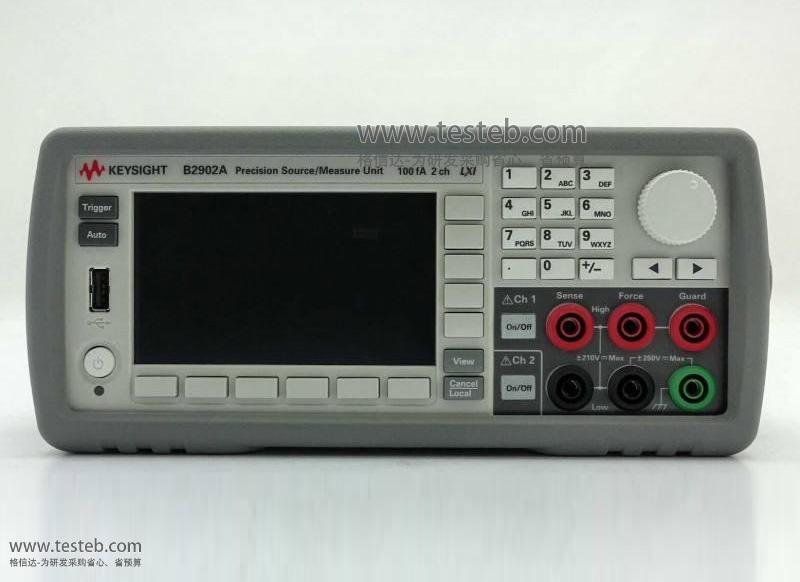

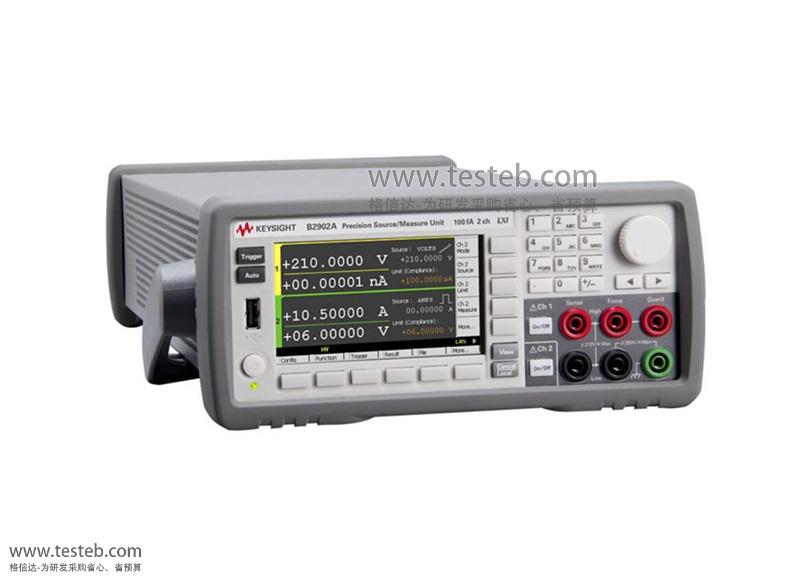

Keysight B2901A/B2902A精密型電源/測量單元具有廣泛的電壓210V、電流3A直流和10.5A脈沖 輸出能力,最小10fA/100nV電源輸出和測量分辨率,綜合的4象限電源和測量能力使用單個儀器無需手動改變?nèi)魏芜B接即可輕松、精確地測量電流和電壓。
是德科技Keysight Agilent B2900A系列型號B2901A、B2902A、B2911A 和 B2912A, 區別在于它們的特性 ( 所顯示的數字 位數、測量分辨率、最小時間間隔、 所支持的顯示模式等 ) 以及它們所包含的SMU通道數 ( 一個或兩個 )。這樣用戶可以靈活地選擇滿足自身測 試需要的合適價位/性能產品。Keysight B2900A系列精密型電源/測量單元作為經濟高效的電源/測量解決方案,可提供卓越的性能和最佳的圖形用戶界面。
綜合的 4 象限電源和測量能力
4.3 英寸彩色顯示屏支持圖形和數字顯示模式
免費的應用軟件有助于基于 PC 儀器的控制
高吞吐量和 SCPI 命令支持傳統 SMU 命令集
B2901A單通道,B2902A支持雙通道配置
最小電源分辨率:1 pA/1 μV,最小測量分辨率: 100 fA/100 nV
最大輸出:210 V、3 A 直流/10.5 A 脈沖
任意波形發生器和 20 μs 間隔的數字轉化能力
型號規格 | B2901A | B2902A | B2911A | B2912A | ||
通道數 | 1 | 2 | 1 | 2 | ||
最大輸出 | 電壓 | 210 V | 210 V | 210 V | 210 V | |
電流 | 直流 | 3.03 A | 3.03 A | 3.03 A | 3.03 A | |
脈沖 | 10.5 A | 10.5 A | 10.5 A | 10.5 A | ||
功率 | 31.8 W | 31.8 W | 31.8 W | 31.8 W | ||
電源 | 最大位 | 5.5 | 5.5 | 6.5 | 6.5 | |
最小分辨率 | 電壓 | 1 μV | 1 μV | 100 nV | 100 nV | |
電流 | 1 pA | 1 pA | 10 fA | 10 fA | ||
測量 | 最大位 | 6.5 | 6.5 | 6.5 | 6.5 | |
最小分辨率 | 電壓 | 100 nV | 100 nV | 100 nV | 100 nV | |
電流 | 100 fA | 100 fA | 10 fA | 10 fA | ||
適用于列表掃描 /AWG 波形的最小可編程間隔 | 20 μs | 20 μs | 10 μs | 10 μs | ||
適用于數字化的最小觸發間隔 ( 最小采樣率 ) |
20 μs 50000點/ 秒 |
20 μs 50000點/ 秒 |
10 μs 100000點/ 秒 |
10 μs 100000點/ 秒 |
||
視圖模式 | 單視圖 | 有 | 有 | 有 | 有 | |
雙視圖 | 無 | 有 | 無 | 有 | ||
圖形視圖 | 有 | 有 | 有 | 有 | ||
滾動視圖 | 無 | 無 | 有 | 有 |
詳細規格說明書下載地址:http://www.oznappies.com/download/201507/B2901A_B2902A_B2911A_B2912A.pdf
B2901A 精密電源 / 測量單元, 單通道、100 fA、210 V、3 A 直流 /10.5 A 脈沖
B2902A 精密電源 / 測量單元, 雙通道、100 fA、210 V、3 A 直流 /10.5 A 脈沖
B2911A 精密電源 / 測量單元, 單通道、10 fA、210 V、3 A 直流 /10.5 A 脈沖
B2912A 精密電源 / 測量單元, 雙通道、10 fA、210 V、3 A 直流 /10.5 A 脈沖

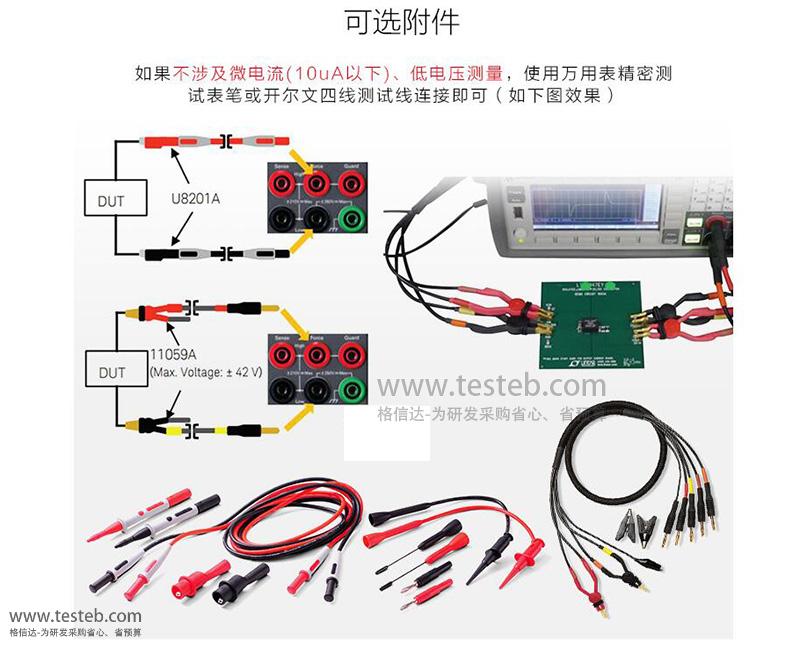

選件附件
N1295A 器件/元器件測試夾具
N1294A-001 2 線 ( 非 Kelvin) 連接
N1294A-002 4 線 (Kelvin) 連接
