日本KITA NANO-1-003納米刷頭部扎捆0.03mm直徑的極細不銹鋼絲刷毛,細軟而有剛性,能深入角落清潔頭型細部半導體探針附著的焊錫殘?jiān)?,讓IC封裝測試接觸效果更好并降低對針頭鍍層的破壞,也常用于基因組培刷種子操作。
IC封裝測試探針殘留的焊錫和異物會轉移到柱塞中,引起連接電阻變?nèi)酰瑢?dǎo)致SOCKET測試座探針不能長時間使用或必須丟棄。更換這些探針測試座會導致高昂的成本,并長時間在生產線中引起問題。喜多制作所KITA Nanotek brush清潔工具能有效清除在IC Socket插座安裝的探針上的沾錫或者不潔的附著物 。日本KITA納米刷采用Nanotek納米技術工藝制作所出極纖細不銹鋼絲作為刷毛,細軟而有剛性,輕松超越塑料毛刷不能實現的清除效果,并能深入角落頭型細部探針。針對芯片尺寸和測試座大小選擇刷頭直徑,并根據探針直徑與間距選擇刷毛,更細的刷毛能夠清掃更細的針頭并降低對針頭鍍層的破壞。KITA NANO-1-003納米刷除了主要用于清潔測試探針之外,也常被高校林學院、農科院蔬菜研究所等用于基因組培刷種子葉子之類實驗。
全身采用不銹鋼材質,刷頭捆扎約4000根納米級不銹鋼絲,刷毛伸出長度6mm
不銹鋼納米刷細軟而有剛性,可實現塑料及纖維毛刷不能滿足的清除效果,更有效清潔細微殘?jiān)?/span>
有效清除殘?jiān)?,解決由于長時間與焊球接觸導致探針頭部粘附焊渣而造成探針與芯片器件的接觸不良
比起將針全部倒出清洗,使用KITA納米清潔刷無需將探針取出,所以在生產線上使用更加方便高效
3種刷毛直徑0.03mm、0.04mm、0.05毫米,根據對應的探針直徑、間距來選(避免刷毛太粗掃不到)
5種刷頭直徑1mm、2mm、3mm、4mm、5mm,根據Socket測試芯片尺寸來選(預留足夠空間來回清掃)
刷毛越細越柔軟可到達難以接近部位,清潔效果好、表面損傷??;粗毛較有彈性更容易清潔,對應較粗探針

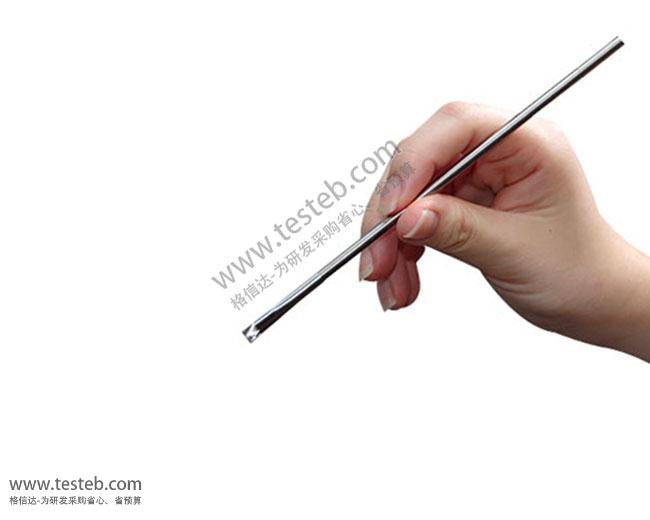

不銹鋼桿子直徑1.5mm~4.5mm長145mm,刷頭捆扎部長30mm,刷毛伸出部分長6mm,整支總長度181mm
Wire Holder刷頭直徑 (按Socket尺寸及芯片大小選刷頭) |
0.03mm刷毛直徑 (按探針直徑與間距選刷毛) |
0.04mm刷毛 (根據探針直徑、間距選) |
0.05mm刷毛 (根據探針直徑間距選擇) |

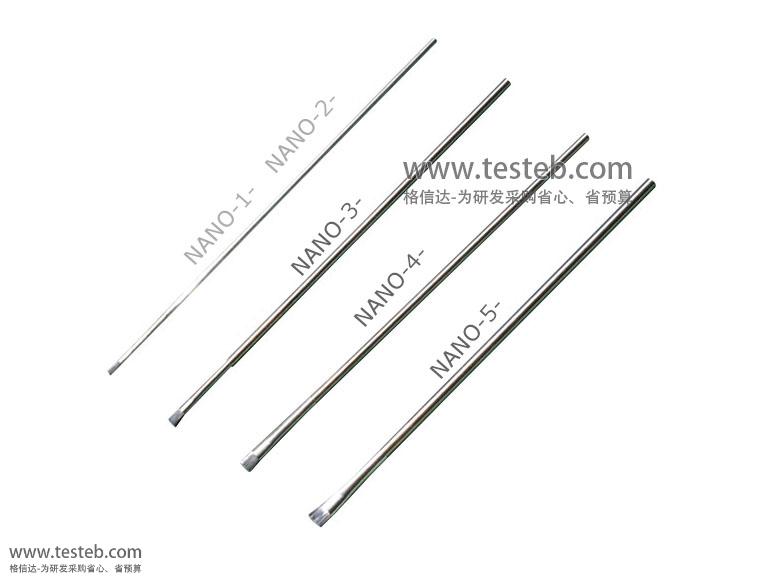

1mm | NANO-1-003不銹鋼絲刷 | NANO-1-004 | NANO-1-005 |
2mm | NANO-2-003 | NANO-2-004 | NANO-2-005鋼絲刷 |
3mm | NANO-3-003納米刷 | NANO-3-004 | NANO-3-005 |
4mm | NANO-4-003 | NANO-4-004清潔刷 | NANO-4-005納米刷 |
5mm | NANO-5-003探針納米刷 | NANO-5-004 | NANO-5-005清潔刷子 |
另有真空納米刷 |
可抽真空式清潔刷,有效收集掃落的焊渣,防止刷落的焊料掉落在測試座表面 NANOV-A1-003、NANOV-A1-004、NANOV-B1-005,更換頭NANOV-R1-005 |
KITA納米刷與真空刷規格文檔http://www.oznappies.com/download/202010/KITA_Nanotek_NANO_NANOV.pdf

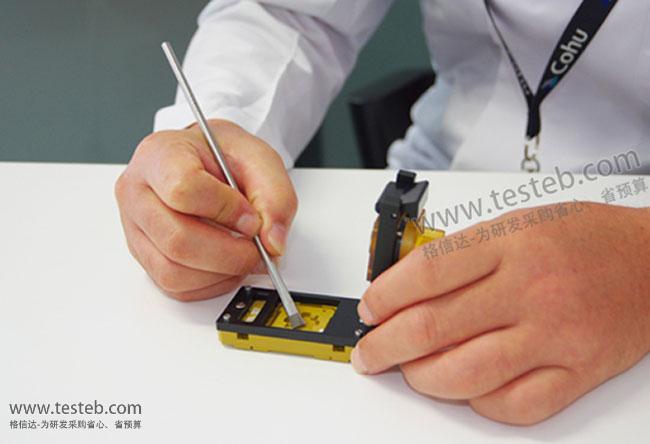

可以傾斜清掃各類測試插座中的彈簧片或者針頭頂端,垂直清掃針頭表面殘留的焊渣焊料
注意:存在與焊料一起剝離電鍍的危險,因此必須用適度的力進行刷涂
