喜多制作所KITA NANOTEK BRUSH納米刷NANO-2-005能有效清除IC Socket測試座探針上的焊錫殘渣等不潔物或氧化物,刷頭捆綁0.05mm直徑細不銹鋼絲刷毛細軟而有剛性,可實現塑料及纖維毛刷不能滿足的清除效果,更有效清潔讓接觸效果更好。

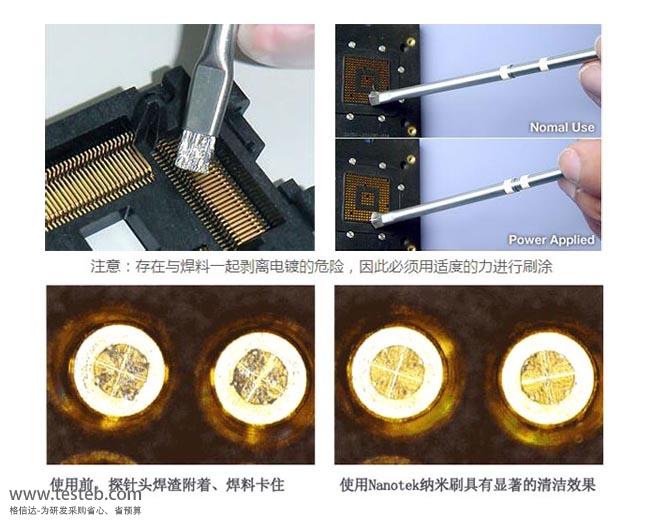

IC芯片封裝測試中,殘留的焊錫和異物會轉移到柱塞中,引起連接電阻變?nèi)?,?dǎo)致SOCKET測試座探針不能長時間使用或必須丟棄。更換這些探針測試座會導致高昂的成本,并長時間在生產線中引起問題。日本KITA NANOTEK BRUSH納米技術清潔刷采用極細不銹鋼絲作為刷頭,專為解決由于長時間與焊球接觸導致探針頭部粘附焊渣造成探針與芯片器件的接觸不良,有效清潔頑固及細微殘渣,輕松超越塑料毛刷不能實現的清除效果,并能深入角落頭型細部探針。

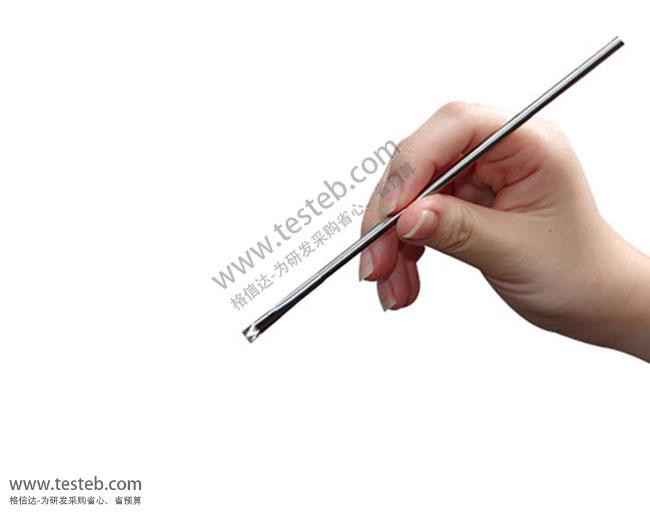

日本KITA NANO-2-005納米刷全不銹鋼材質,總長度181mm,刷頭握把直徑2mm適合在較小尺寸的SOCKET及芯片上來回清掃,0.05mm直徑刷毛細軟而有剛性,比塑料纖維毛刷更能有效清潔頑固殘渣,可深入觸達角落清掃。比起將針全部倒出清洗,使用納米刷無需將探針取出,在生產線上使用更加方便高效。針對芯片尺寸和測試座大小,喜多制作所KITA Nanotek Brush納米刷提供3種刷毛直徑0.03mm、0.04mm、0.05mm,納米級SUS不銹鋼線,根據芯片探針尺寸選擇合適的刷毛,更細的刷毛能夠清掃更細的針頭并降低對針頭鍍層的破壞。刷毛越細越柔軟,可到達難以接近部位,對細型半導體探針清潔效果好,表面損傷??;粗毛則較有彈性,用于掃除較粗探針附著的頑固殘渣或者氧化物異物。

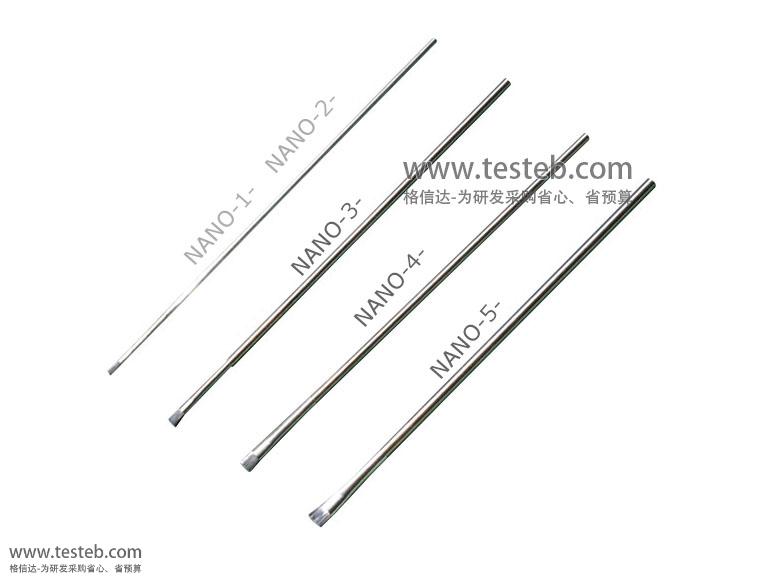

Wire Holder刷頭直徑 (按Socket尺寸及芯片大小選刷頭) |
0.03mm刷毛直徑 (按探針直徑與間距選刷毛) |
0.04mm刷毛 (根據探針直徑、間距選) |
0.05mm刷毛 (根據探針直徑間距選擇) |
1mm | NANO-1-003納米刷 | NANO-1-004 | NANO-1-005 |
2mm | NANO-2-003 | NANO-2-004 | NANO-2-005 |
3mm | NANO-3-003 | NANO-3-004鋼絲刷 | NANO-3-005 |
4mm | NANO-4-003 | NANO-4-004 | NANO-4-005 |
5mm | NANO-5-003探針刷 | NANO-5-004 | NANO-5-005納米刷 |
另有真空納米刷 |
可抽真空式清潔刷,有效收集掃落的焊渣,防止刷落的焊料掉落在測試座表面 NANOV-A1-003、NANOV-A1-004、NANOV-B1-005,更換頭NANOV-R1-005 |
日本KITA納米刷與真空刷規格文檔http://www.oznappies.com/download/202010/KITA_Nanotek_NANO_NANOV.pdf

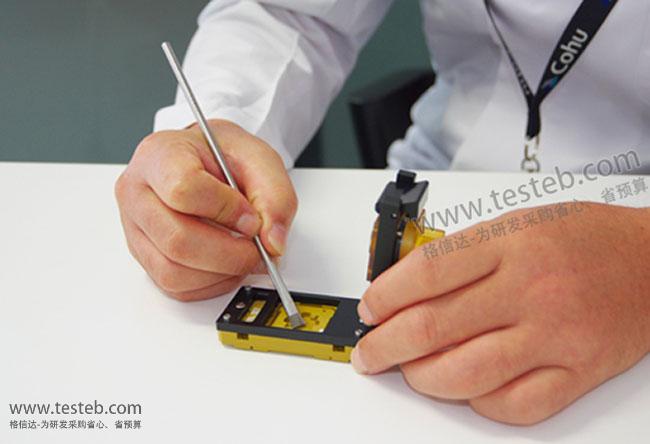

可以傾斜清掃各類測試插座中的彈簧片或者針頭頂端,垂直清掃針頭表面殘留的焊渣焊料
