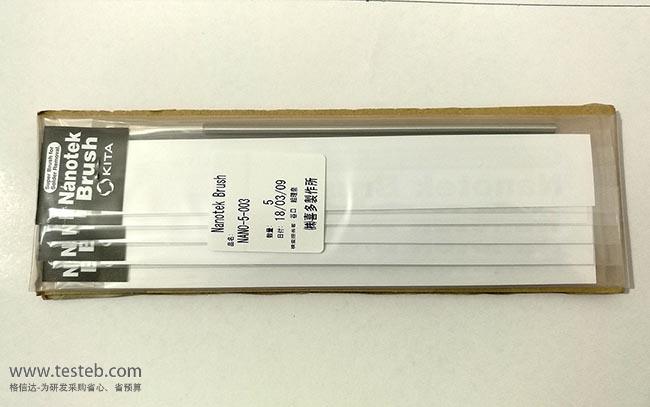

日本KITA Nanotek Brush是針對半導體測試探針焊料掛錫情況而研發的納米科技清潔刷,NANO-5-003刷子頭部直徑大小Φ5mm,捆扎約4000根SUS不銹鋼線,刷毛0.03mm,可以傾斜或垂直清掃,能快速有效的清除焊料灰塵,讓接觸效果更好。
納米刷是一種精密刷,可捆扎約4000根SUS不銹鋼線,直徑0.03~0.05毫米。它可以有效地去除附著在半導體探針上的焊料灰塵,也可以在冠狀頭部內進行清潔。此外,由于可以在不取出銷的情況下進行清潔,因此可以在短時間內完成工作。KITA喜多制作所針對探針掛錫情況而研發的納米科技測試清潔刷Nanotek Brush系列具有顯著的清潔效果,針對芯片尺寸的大小選擇適合的刷頭尺寸,有效的清潔位于角落的探針。NANOTEK探針刷備有3種刷毛直徑0.03mm、0.04mm、0.05mm,可以根據探針的直徑大小,選擇不同的刷毛,更細的刷毛能夠清掃更細的針頭并降低對針頭鍍層的破壞。NANO-5-003刷子刷毛0.03mm,頭部直徑Φ5mm,全長181mm。
專為解決由于長時間與焊球接觸容易導致針頭上粘附焊渣,造成探針與器件的接觸不良
NANOTEK BRUSH半導體探針刷能有效的清除殘留焊渣,讓接觸效果更好
因為無需將探針取出,所以納米刷在生產線上使用更加的方便
比起將針全部倒出清洗,使用探針清潔刷在價格、時間和人工上都是非常有優勢的

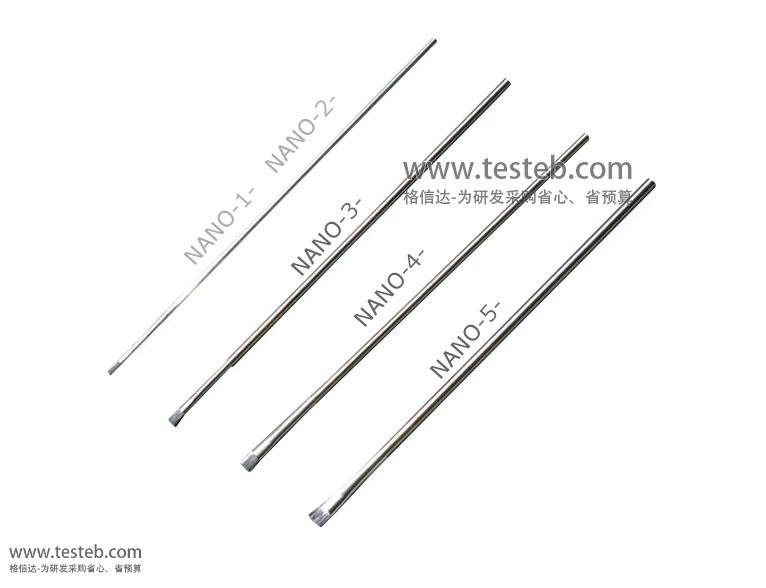

3種刷毛直徑0.03mm、0.04mm、0.05mm,5種刷頭直徑1mm、2mm、3mm、4mm、5mm
刷毛越細越柔軟,可到達難以接近部位,清潔效果好,表面損傷小;粗毛則較有彈性,更容易清潔
不銹鋼手柄粗細大小1.5mm~4.5mm長145mm,線夾長30mm,刷毛部分長6mm,整支總長度181mm

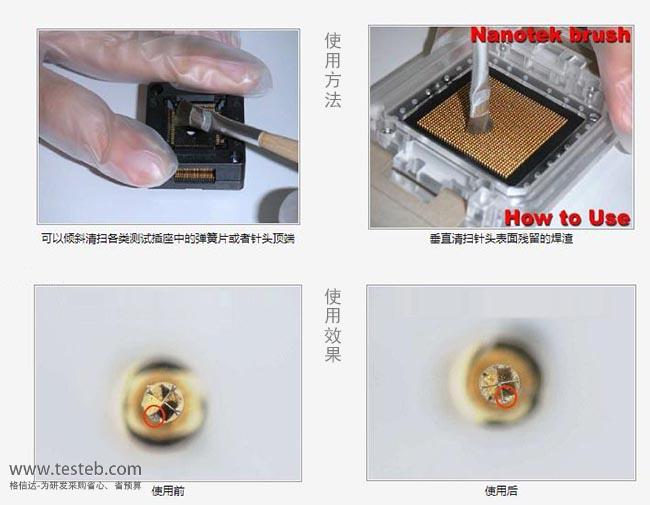

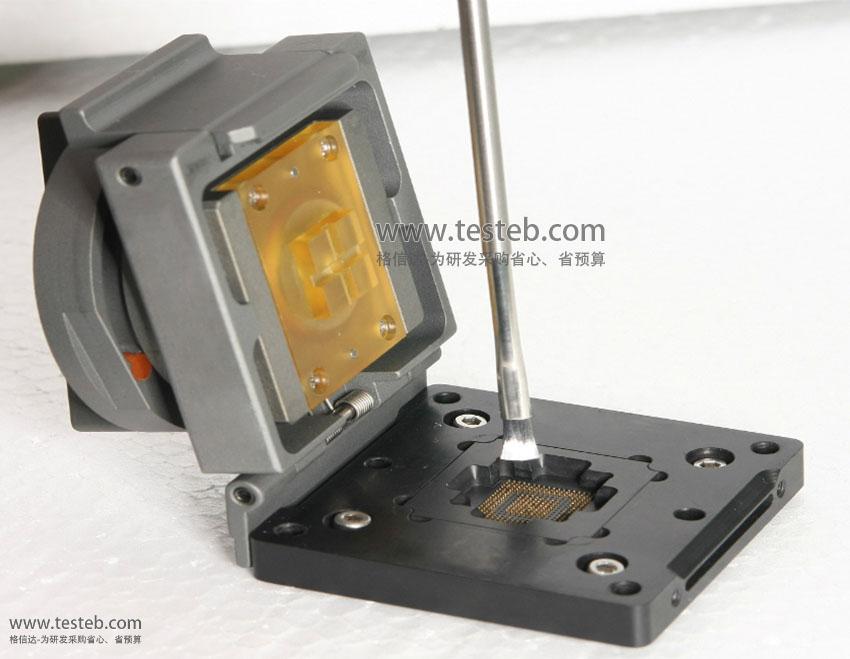

可以傾斜清掃各類測試插座中的彈簧片或者針頭頂端,垂直清掃針頭表面殘留的焊渣焊料

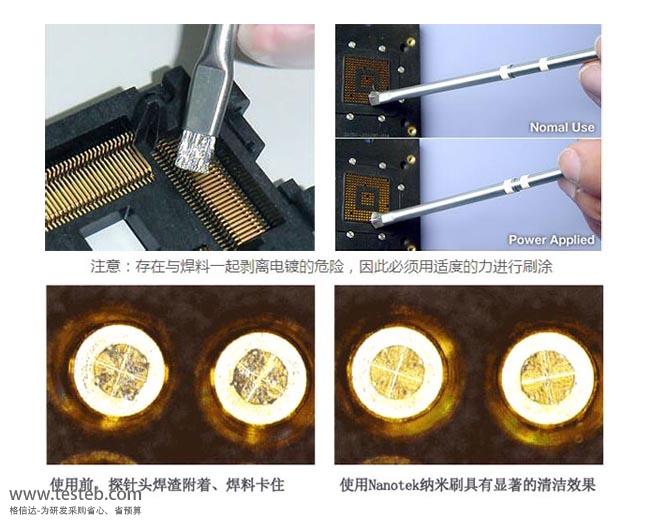

注意:存在與焊料一起剝離電鍍的危險,因此必須用適度的力進行刷涂。
Wire Holder刷頭直徑 (根據Socket、芯片尺寸選刷頭) |
0.03mm刷毛直徑 (探針直徑、間距選擇) |
0.04mm刷毛 (根據探針直徑、間距選擇) |
0.05mm刷毛 (根據探針直徑、間距選擇) |
1mm | NANO-1-003納米刷 | NANO-1-004 | NANO-1-005 |
2mm | NANO-2-003 | NANO-2-004 | NANO-2-005 |
3mm | NANO-3-003 | NANO-3-004 | NANO-3-005 |
4mm | NANO-4-003 | NANO-4-004 | NANO-4-005鋼絲刷 |
5mm | NANO-5-003納米刷 | NANO-5-004 | NANO-5-005探針刷 |
KITA NANOTEK納米探針清潔刷選型文檔http://www.oznappies.com/download/201803/KITA_Nanotek_Brush.pdf
另有Vacuum Nanotek Brush真空納米刷NANOV-A1-003、NANOV-B1-005,可抽真空式測試刷,防止刷落的焊渣掉落在插座表面,有效的收集掃落的焊渣便于清潔。
