皮爾杰克Piergiacomi PNR-30成型打K鉗色環電阻二極管引腳折彎消除應力

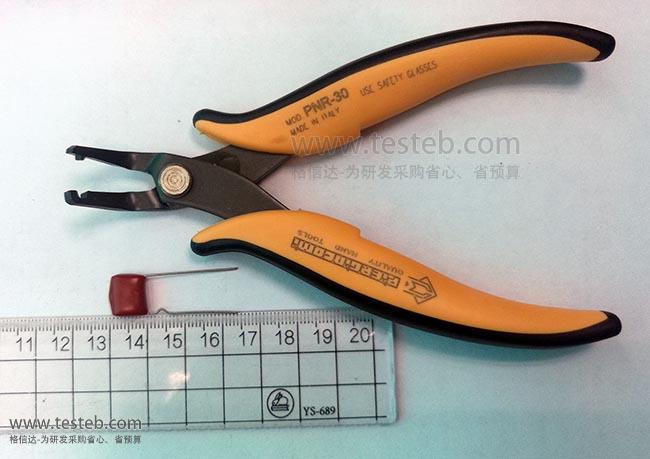

意大利皮爾杰克Piergiacomi PNR-30成型鉗用于對色環電阻電容、二極管等的引腳彎折打K型消除應力，起到架高減震作用，方便后續插件組裝焊接，可應付1.0mm線徑折彎造型，不能剪切多余長度引腳，需要另外用剪鉗剪掉。

電阻二極管打K成型品牌：皮爾杰克Piergiacomi
皮爾杰克Piergiacomi

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
PNR-30說明書
  • 皮爾杰克Piergiacomi元件引腳成型鉗PNR-30
  • 皮爾杰克Piergiacomi元件引腳成型鉗PNR-30
  • 皮爾杰克Piergiacomi元件引腳成型鉗PNR-30
  • 皮爾杰克Piergiacomi元件引腳成型鉗PNR-30
  • 皮爾杰克Piergiacomi元件引腳成型鉗PNR-30

PNR-30圖片

  • PNR-30
  • PNR-30
  • PNR-30
  • PNR-30
  • PNR-30

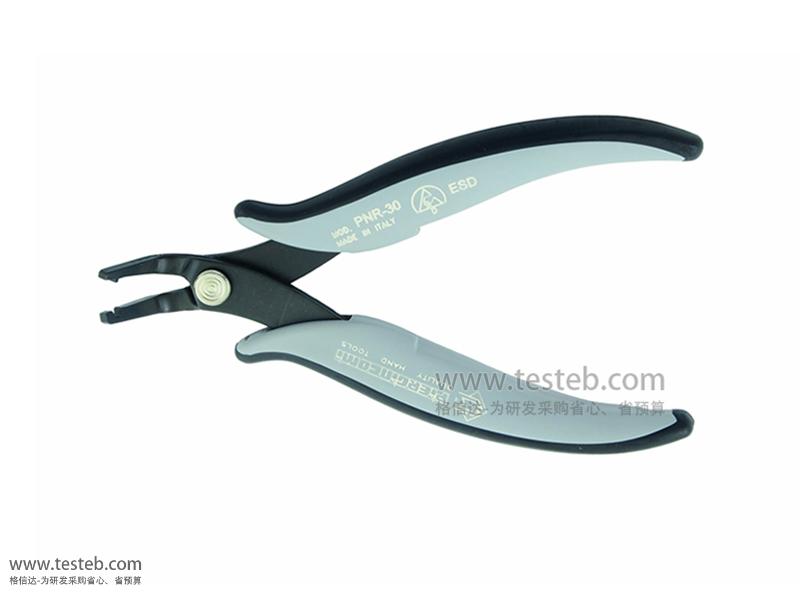

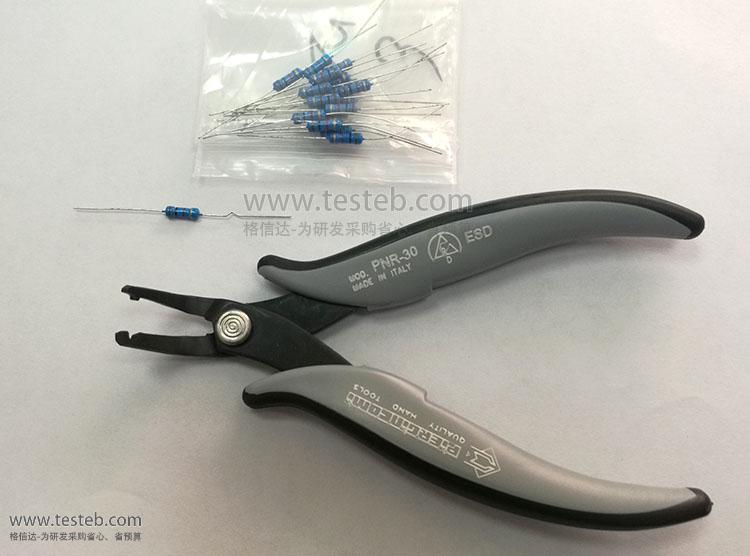

皮爾杰克Piergiacomi PNR-30 電阻二極管打K成型規格參數與圖片

Piergiacomi皮爾杰克工具品牌針對電子領域研發專用手動、氣動工具，滿足各種常規及實驗性需求的產品，包括斜口鉗、成型鉗及剝線鉗、鑷子、氣剪、分板機等。皮爾杰克成型鉗系列用于對電容、電阻、二極管引腳及TO元件MOSFE、DIP元件、IC芯片管腳進行整型彎折，可做成C型、L型、U形、K型以及90度直角成型、高低錯位/長短成形以及特殊角度彎切。

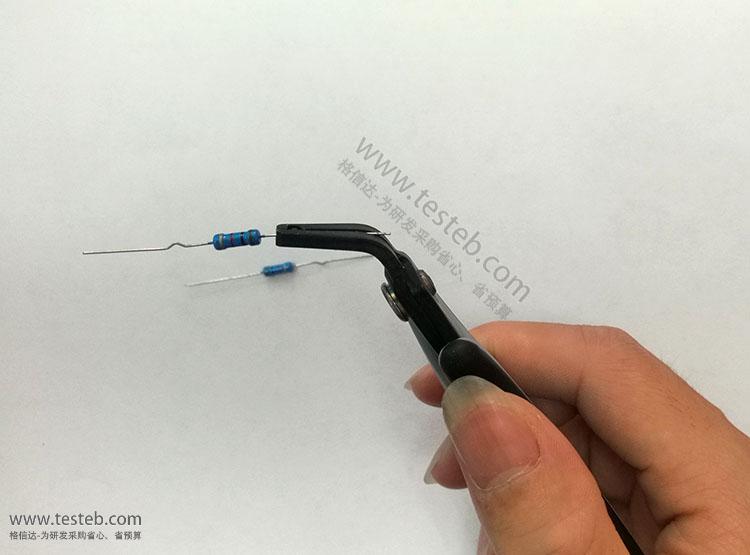

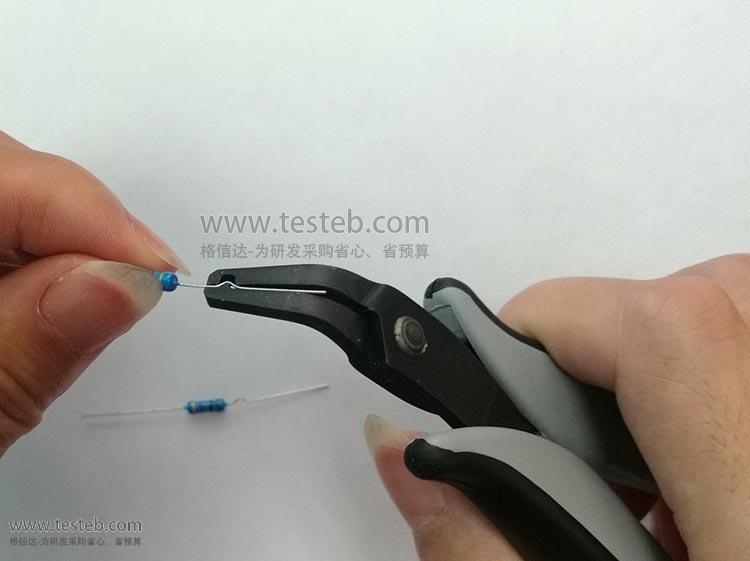

皮爾杰克Piergiacomi PNR-30成型鉗用于對C型元件如電阻電容、二極管等的引腳彎折打K型，起到架高減震消除應力效果，方便后續插件組裝焊接。PNR-30打K鉗可應付1.0mm線徑，僅折彎造型，不能剪切多余長度引腳，需要另外用剪鉗去除不要的部分。而PNR-5000和PTR-30C/5成型剪切鉗一次操作即可彎折并剪斷余腳，僅保留適當長度。



意大利Piergiacomi成型鉗型號規格表

型號 適用元件 成型規格 適用直徑/線規/剪切力度
PNR-30 K型鉗 C型元件，
電阻電容等		 鉗頭彎45°，用于將電阻二極管引腳打K腳 Φ1.02mm，18awg，3.0kg
PNG-5000 電容、電阻、
二極管引腳等		 距離2.8mm，O型弧直徑3.5mm Φ1.02mm，18awg，3.0kg
PNR-5000 電容、電阻、
二極管引腳等		 成型位置與元件本體距離，即架高3~16mm可調，
帶剪切，保留3mm引腳長度插板		 Φ1.02mm，18awg，3.0kg
PTR-30C/5成型鉗 電阻電容C型/K腳 架高4.5mm，剪切后引腳留長4.0mm Φ1.30mm，16awg，5.5kg
U型折彎，本體兩端打直角90度（C形）
PPR-5001D 電阻等元件 元件引腳U型成型，寬10.16mm即1cm Φ0.6~0.8mm，3.0kg
PPR-5002D 電阻等元件 元件引腳U型成型，寬12.70mm，即1.2厘米 Φ0.6~0.8mm，3.0kg
PPR-5003D 電阻等元件 元件引腳U型成型，寬15.24mm Φ0.6~0.8mm，3.0kg
PN-5050系列TO元件成型鉗——用于TO元件三極管、五級管、7引腳，MOSFET-NMOS/PMOS管腳整型，具體選型請聯系咨詢
PN-5050 TO220元件 中間引腳前踢3.81mm Φ1.3mm，16awg，3.0kg
PN-5050/3 ESD TO220、TO247 中心引腳突高5.08mm Φ1.3mm，16awg，3.0kg
PN-5050/04 TO220、TO247 兩邊引腳彎折90度，貼裝高度5.08mm Φ1.3mm，16awg，3.0kg
PN-5050/10成型鉗 TO220元件 三極管兩邊引腳貼裝折彎，高度2.54mm Φ1.3mm，16awg，3.0kg
PN-5050/36 TO220 5引腳 五極管2-4引腳距離3mm Φ1.3mm，16awg，3.0kg
PN-5050/38 TO220 5引腳 1-3-5引腳距離3mm Φ1.3mm，16awg，3.0kg
PN-5050/6成型鉗 TO220元件 引腳折彎90度直角，中心多長2.54mm Φ1.3mm，16awg，3.0kg
PN-5050/7 TO220元件 引腳折彎90度直角，中心少短2.54mm Φ1.3mm，16awg，3.0kg
PN-5050/21 TO220 5引腳 5極管引腳折彎90度直角，1-3-5比2-4少短2.54mm Φ1.3mm，16awg，3.0kg
PN-5050/25 TO092元件 中間引腳突起，腳距1.27mm Φ1.3mm，16awg，3.0kg
PN-5050/49 TO092元件 使中間引腳折彎，比兩個邊腳高出2.54mm Φ1.3mm，16awg，3.0kg
PN 5040/7 ESD直角成型 TO元件MOSFET TO220元件彎成90°直角成型，成型位置距離本體>5mm Φ1.3mm，16awg，3.0kg
PNI 5000D整形鉗 扁平IC芯片引腳 管腳整形，2次彎折90度直角，一邊整排彎成臺階狀 Φ0.80mm，20awg，3.0kg
成型剪切鉗
PTR 30L成型鉗 電阻/二極管 元件引腳成L型成形，并剪切保留2.54mm Φ1.02mm，18awg，3.0kg
PNI 5015剪切鉗 TO元件三極管 把NMOS/PMOS引腳剪短，可調整保留長度1.5mm~10mm 0.64mm，22號線規, 5kg
TP 30 ESD 電阻、二極管 剪切PCB引腳，并保留一小段向外側彎曲壓平 Φ1.02mm，18awg，3.0kg
TP 5000/15彎切鉗 電阻、二極管 線路板引腳向外折彎30°角，末端剪切并保留1.5mm Φ1.02mm，18awg，3.0kg
TS 30 D壓切鉗 電阻、二極管 將PCB板引腳剪切并壓扁，扁平緊貼在線路板上 Φ1.02mm，18awg，9.0kg

皮爾杰克成型鉗選型文檔http://www.oznappies.com/download/201903/Piergiacomi_forming_pliers.pdf
