Keysight MSOX3014G混合信號示波器100M帶寬4+16通道通用電子設計

是德科技KEYSIGHT MSOX3014G示波器100MHz測試帶寬,4個模擬通道+16數字通道全2.5G采樣率,4Mpts存儲器和100萬波形/秒的捕獲率,具有進行通用電子設計所需的各種功能和軟件,獨有的區域觸摸觸發技術讓您只需幾秒鐘便可輕松隔離信號,非常適合用于研發調試、低速串行設計和測試以及電源完整性測試。

數字示波器品牌:是德科技 安捷倫Agilent
是德科技 安捷倫Agilent

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會(huì )得到省事省心的產品選型、價格報價服務!
  • 是德科技 安捷倫Agilent示波器與探頭MSOX3014G
  • 是德科技 安捷倫Agilent示波器與探頭MSOX3014G
  • 是德科技 安捷倫Agilent示波器與探頭MSOX3014G
  • 是德科技 安捷倫Agilent示波器與探頭MSOX3014G
  • 是德科技 安捷倫Agilent示波器與探頭MSOX3014G

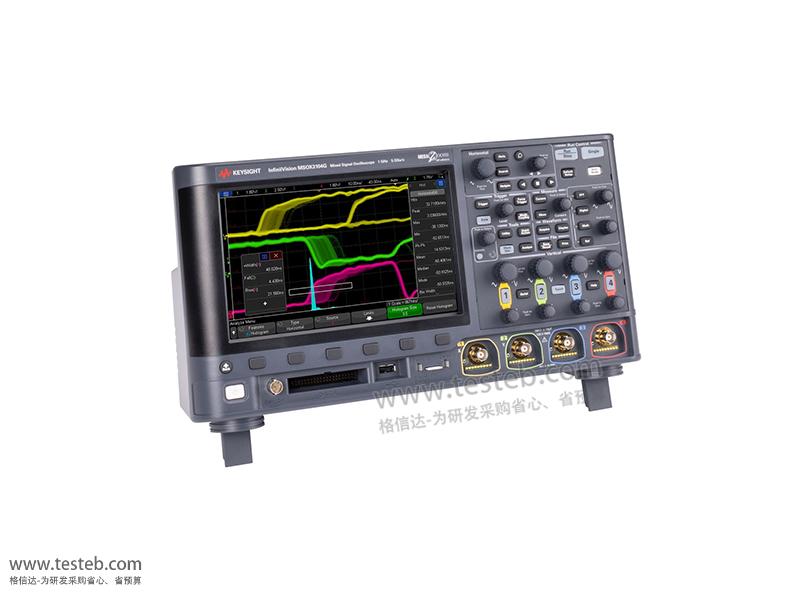

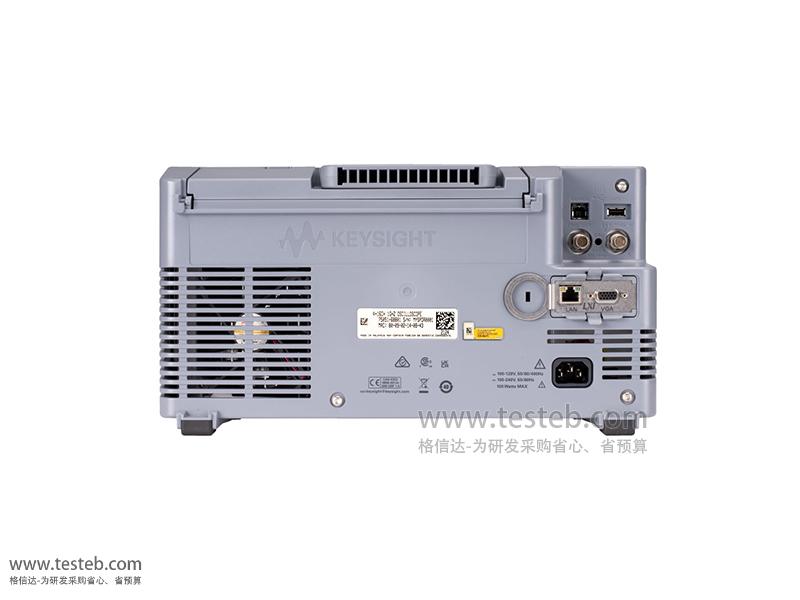

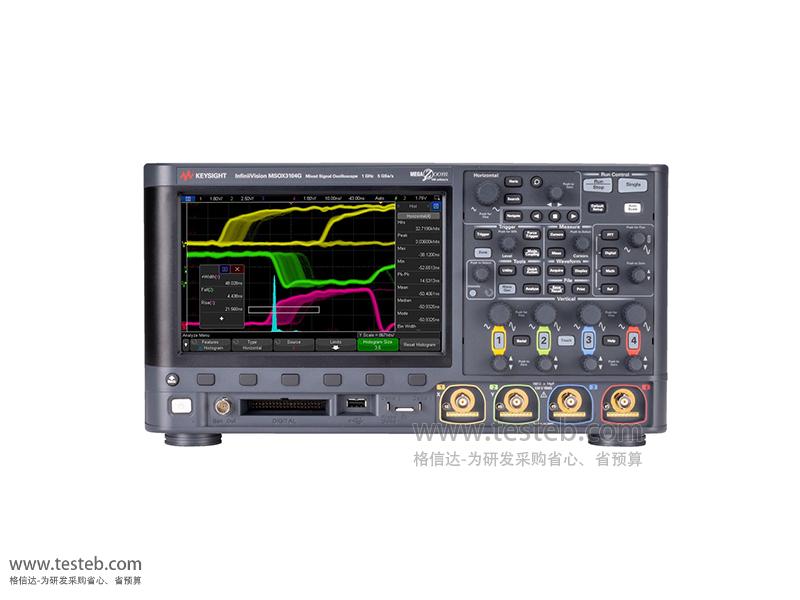

MSOX3014G圖片

  • MSOX3014G
  • MSOX3014G
  • MSOX3014G
  • MSOX3014G
  • MSOX3014G

是德科技 安捷倫Agilent MSOX3014G 數字示波器規格參數與圖片

是德科技Keysight Technologies MSOX3014G數字示波器是高性能InfiniiVision 3000G X系列示波器的一款,帶寬100MHz、4個模擬通道+16數字通道,全5G采樣率,并具有觸摸接口,可輕松在段波形之間移動。Keysight MSOX3014G示波器8.5 英寸電容式觸摸顯示屏,易于查看和分析,使用區域觸摸快速隔離信號,觸發1,000,000 波形/秒更新率,高達 4 Mpts 存儲器,可同時捕獲更多數據,顯示多達8個測量值。是德科技MSOX3014G混合信號示波器設計用于混合模擬、數字和射頻信號測試分析,應用于高速通信和網絡(luò )、PC、打印機、電動機和驅動器、機器人、航空/國防和汽車行業的視覺系統封裝。強大的觸發和解碼串行總線,包括 I2C、SPI、UART/RS232/RS485、I2S 和 USB-PD,在硬件中啟用高性能面罩和測量限制測試,可實現頻率響應分析。



Keysight InfiniiVision DSOX3000G/MSGX3000G示波器特點

將一些高端技術帶到入門級示波器上,支持快速、輕松地執行可靠的測量

覆蓋100MHZ-1GHZ帶寬,2/4個模擬通道及可選的16數字通道

標配信號發生器及波特圖測試功能、串行解碼與直方圖測量

8.5 英寸大尺寸電容觸摸屏讓您可以輕松查看和分析信號

是德科技MSOX3014G示波器獨有的區域觸摸觸發技術讓您只需幾秒鐘便可輕松隔離信號

高達1000000波形/秒的捕獲率為您呈現更詳細的信號細節

高達4Mpts的存儲器可以捕獲更多的數據,配有LAN/VGA接口模塊

具有進行通用電子設計所需的各種功能和軟件,開箱即可使用

標配包含PathWave BenchVue示波器軟件BV004B

直方圖和區域觸摸觸發功能和技術支持非常適合用于研發調試、低速串行設計和測試以及電源完整性測試



是德科技Keysight InfiniiVision 3000G系列示波器規格參數

示波器型號 DSOX3012G
MSOX3012G
DSOX3014G
MSOX3014G
3022G DSOX3024G
MSOX3024G
3032G 3034G 3052G DSOX3054G
MSOX3054G
3102G DSOX3104G
MSOX3104G
通道 2通道
2+16數字
4模擬通道
4+16數字通道
2通道
2+16
4通道
4+16數字
2通道
2+16
4通道
4+16
2通道
2+16
4通道
4+16數字
2通道
2+16
4個通道
4+16數字
帶寬 100MHz 200MHz 300MHz 500MHz 1GHz
上升時間 ≤3.5ns ≤1.75ns ≤1ns ≤700ps ≤450ps
時基范圍 5 ns/div - 50 s/div 2 ns/div - 50 s/div 1 ns/div - 50 s/div 500ps/div-50s/div
采樣率 5GSa/s半通道,2.5GSa/s全通道
存儲深度 4Mpts半通道,2Mpts全通道
波形刷新率 > 1,000,000個波形/s刷新率
垂直分辨率 8 bits垂直分辨率/12 bits高分辨率模式
輸入阻抗 1 MΩ士1%(14pF),50Ω土1.5%
波形發生器 20MHz任意波形發生器
串行解碼 D3000GENB: I²C|I²S|SPI|RS232/422/485/UART,USB PD觸發與解碼
D3000AUTB: CAN、CAN FD、LIN、FlexRay、SENT、PSI5、 CXPI觸發與解碼
D3000AERB: MIL-STD 1553和ARINC 429觸發與分析
其他功能 功率測量和分析應用,NFC近場通信高級觸發
通信接口 USB*2(前面板),USB(標配),LAN選配、GPIB選配、VGA選配

隨機附件包括:

多合一示波器主機及符合當地標準的電源線

N2843A 無源探頭500 MHz帶寬,10:1 衰減比(每通道配備 1 個)

校準證書3年校準周期,3年工廠保修,KeysightCare 技術支持,安全環境模式

文檔光盤包括本地化的用戶指南、服務指南和程序員手冊

標配軟件:嵌入式軟件套件(D3000GENB)、PathWave BenchVue 示波器軟件(BV004B)、波形和測量結果直方圖
