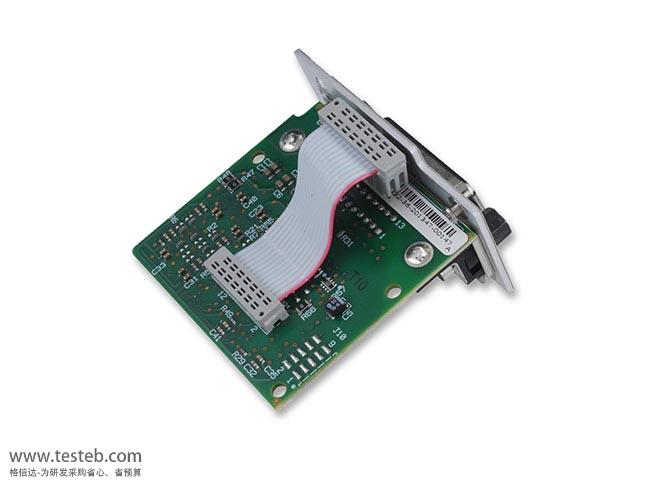

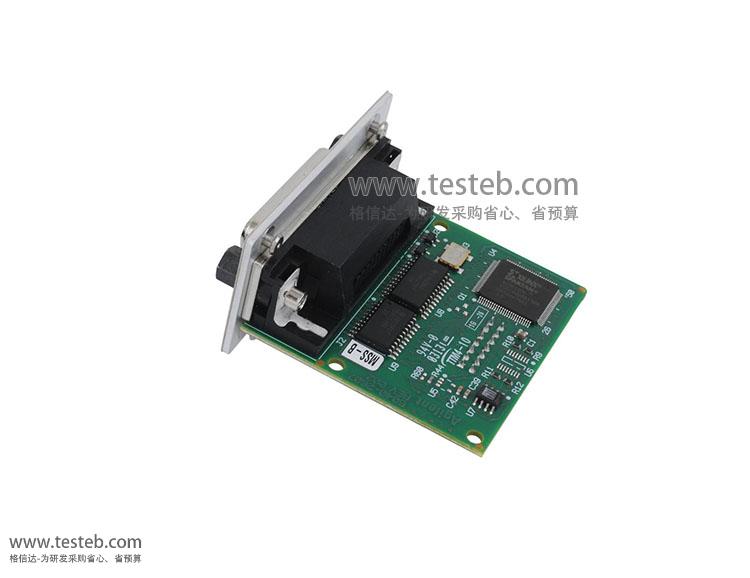

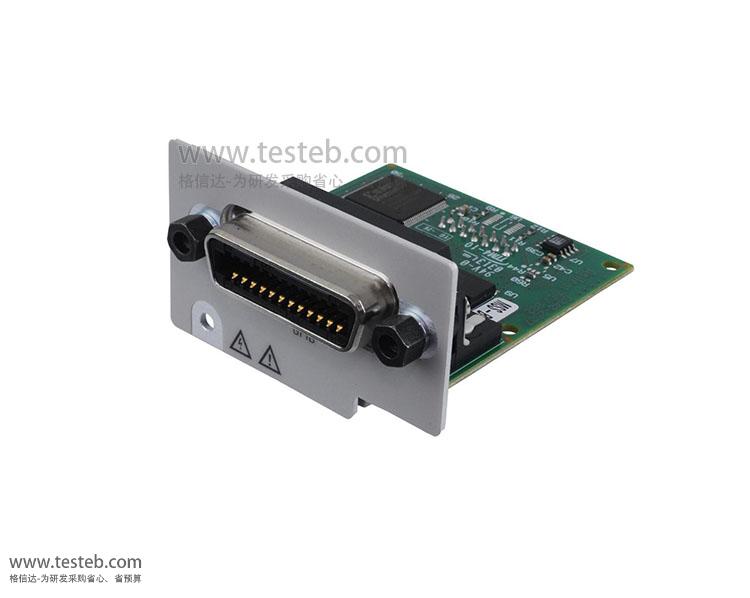

Keysight 3446GPBU模塊是34460A、34461A及34465A系列Truevolt數字萬用表的GPIB接口選配件,也可用于1和2通道33600A系列波形發生器通訊功能擴展,用戶自定義安裝,將模塊放入設備,向右滑動GPIB板卡,以使它與儀器的薄金屬板保持齊平。
KEYSIGHT是德科技安捷倫3446GPBU是一個用戶可安裝的GPIB接口升級模塊,適用于 Keysight Truevolt系列數字萬用表。是德科技數字萬用表可以通過工作臺和系統機架提供無與倫比的性能,針對研發和大部分制造測試應用提供標準解決方案精度、速度、靈活性和性價比的完美平衡。安捷倫34401A萬用表提供標配的GPIB和RS-232接口,34410A/11A型號自帶安裝GPIB、USB和LAN接口。Keysight 3446GPBU GPIB接口模塊是34460A、34461A、34465A六位半、34470A七位半臺式萬用表的選配擴展件。
型號 |
34465A數字萬用表 替代34410A |
34460A |
34461A數字萬用表 替代34401A |
34401A萬用表 (停產) |
分辨率 | 6.5位/六位半 | 6 ½六位半 | 6 ½六位半 | 6 ½六位半 |
測量速度 4½ 位 | 5000個讀數/秒 | 300 個讀數/秒 | 1000 個讀數/秒 | 1000 個讀數/秒 |
DCV, ACV ,電阻、 頻率、周期、導通 |
與34401A同, 100 Ω ~1000 MΩ, 可測電容1.0nF~100.0μF |
與34401A 基本相同 | 與34401A 基本相同 | 34401A 基本功能 |
二極管 | 5V | 5V | 5V | 1V |
電流 范圍 | 100 μA ~ 10 A | 100 μA ~ 3 A | 100 μA ~ 10 A | 10 mA ~ 3 A |
溫度測量 |
RTD/PT100、 熱敏電阻、熱電偶 |
RTD/PT100 、熱敏電阻 | RTD/PT100 、熱敏電阻 | 無 |
內部存儲器 |
50000個讀數/秒 標配 200萬個讀數/秒 選配 |
1,000 個讀數 | 10,000 個讀數 | 512 個讀數 |
圖形顯示 |
數字、直方圖、 條形表、 趨勢圖 |
數字、直方圖、條形表 |
數字、直方圖、 條形表、趨勢圖 |
數字 |
1年期DCV 精度± (% 讀數 + % 量程) |
0.0035 + 0.0005 | 0.0075 + 0.0005 | 0.0035 + 0.0005 | 0.0035 + 0.0005 |

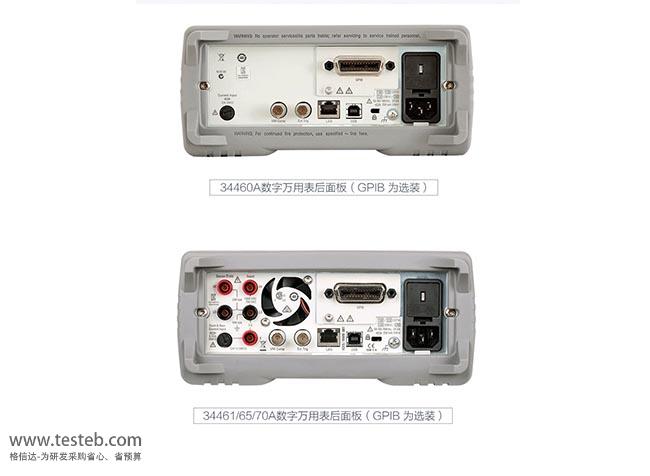

I/O 連通性 | USB (LAN 、GPIB 可選) | USB (LAN 、GPIB 可選) | USB (LAN 、GPIB 可選) | GPIB 、RS-232 |
輸入端子 | 前/后端 | 前端 | 前/后端 | 前/后端 |
選件 | ||||
3446GPBU GPIB接口模塊 | 選配,自定義安裝 | 選配,自定義安裝 | 選配,用戶自定義安裝 | 標配,出廠安裝 |
3446LANU: LAN/LXI Web接口, 外部觸發 |
標配 | 可選 | 標配 | 無 |
安捷倫是德科技34460A、34461A萬用表說明書http://www.oznappies.com/download/201604/Keysight_Truevolt_34461A.pdf
標配清單
34460A:主機、電源線、校準證書
34461A:主機、34138A測試線、探頭、SMT及微型抓取器、電源線、文檔光盤、IO程序庫光盤、USB電纜、校準證書
升級選件:
3446GPBU模塊:用戶可安裝的GPIB接口卡(也可用于33600A系列波形發生器)
3446SECU:啟用 NISPOM 和文件安全
3446DIGU:啟用數字轉換和高級觸發功能
3446MEMU:啟用 200 萬讀數的存儲器
警告:此過程應僅由合格的維修人員進行。 關閉電源,并從儀器拆除所有測量導線和電纜(包括電源線),然后再繼續。
所需工具:T10 六角螺絲刀。
安裝程序
1、關閉電源,并從儀器拆除所有測量導線和電纜(包括電源線),然后再繼續。
2、使用六角螺絲刀從GPIB蓋板移除螺絲。保留螺絲以備在此程序中后續使用。 然后通過向左滑動移除蓋板。
警告:保留 GPIB 蓋板
在安裝GPIB選件后,保留蓋板以備在移除了 GPIB 選件后使用。 如果沒有 GPIB 模塊或蓋板安全蓋在后面板開口處,一定不要將儀器連接到電源或測量終端的輸入處。
3、在設備內部找到連接器,通過電纜將其連接到 GPIB 模塊。
4、將線纜彎曲,以便可以伸展到電路板上,將線纜連接到前面步驟定位的連接器。
5、將模塊放入設備,向右滑動GPIB板卡,以使它與儀器的薄金屬板保持齊平,使用螺絲將GPIB板固定入位。
