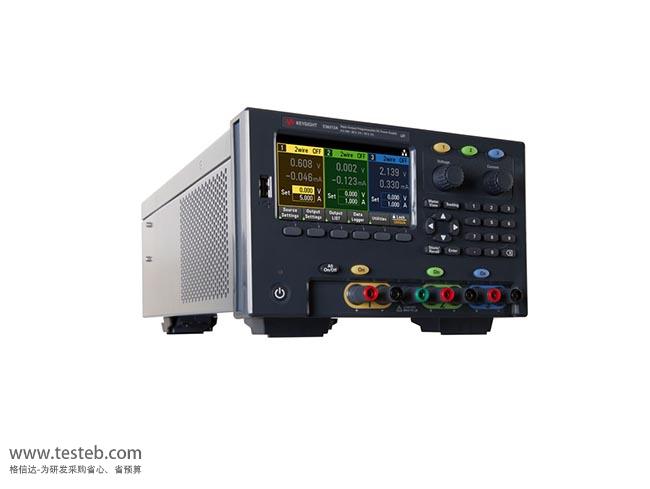

是德科技KEYSIGHT E36313A可編程直流電源6V/10A和25V/2A三路輸出,最大功率160W,可同時查看全部三個通道上的獨立電壓和電流測量及設置顯示,輸出數據可分別記錄保存,提供了更好的體驗和精度,具備SCPI編程程控功能,支持USB、LAN連通,可選GPIB連接。
是德科技Keysight E3631A三路輸出電源就是一款久負盛譽、深受工程師歡迎的臺式儀器。即使您已經非常熟悉、并能夠得心應手地使用這款三路輸出電源,但隨著新技術的發展,對電源需求的不斷提升,您可能也希望升級到更先進的程控直流電源。全新KEYSIGHT E36300系列臺式電源擁有三種型號——E36311A、E36312A和E36313A線性電源,可簡化測量,縮短測試時間,并提供此類臺式直流電源從未提供過的精度。E36300系列擁有一個 4.3 英寸 LCD 彩色顯示屏和顏色編碼通道,能夠更容易使用前面板和查看測量結果。
性能改進
同時查看全部三個通道上的電壓和電流測量及設置顯示
所有三路直流輸出的數據可以同時記錄,并顯示到大彩色顯示屏上和保存到文件中
E36313A三路輸出電源比之獲得2倍功率:6V時為10A,±25V時為2A
通過自動并聯和串聯通道組合,在電壓和電流輸出方面獲得更高的靈活性
E36312A和E36313A電源內置輸出序列功能夠靈活創建輸出的上電或下電序列,處理任何復雜要求
在前面板和背板均提供了輸出端接,以便電源和您的被測器件能 夠靈活進行物理連接
E36312A 和 E36313A利用“LIST”(列表)功能,輕松創建輸出波形,利用數據記錄捕獲數據
進行測量,并利用新的現代I/O更快導出數據:USB、LAN連通性,可選GPIB
兼容性
E36300A系列提供了超越E3631A的功能,在前面板提供了三個獨立輸出
改進的技術指標和特征提供了更好的測量和編程精度,SCPI編程功能,相似的物理尺寸
E3631A和E36300系列均可支持 BenchVue軟件,該軟件可以便捷連接、編程和控制多臺儀器
美國Keysight E36300系列提供了E3631A工作模式,以確保兼容性,使E36312A和E36313A能 夠用編程仿真E3631A。這意味著為 E3631A 編寫的代碼,無需任何更改,即可直接 在E36312A和E36313A上使用,在易用性、編程和測量精度方面做出了重大改進,幫助您進一步簡化測試。
型號 | E36311A電源 | E36312A電源 | E36313A直流電源 | ||||||
特性 | 4.3英寸LCD彩色顯示屏、顏色編碼通道、獨立的電壓和電流旋鈕、USB通信端口 | ||||||||
- | 標配LAN(LXI)、數字I/O端口,可選GPIB接口 | ||||||||
功率輸出 | 80W | 80W | 160W | ||||||
額定直流輸出 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 |
0 至 6 V | 0 至 +25 V | 0 至 -25 V | 0 至 6 V | 0 至 25 V | 0 至 25 V | 0 至 6 V | 0 至 25 V | 0 至 25 V | |
0 至 5 A | 0 至 1 A | 0 至 1 A | 0 至 5 A | 0 至 1 A | 0 至 1 A | 0 至 10 A | 0 至 2 A | 0 至 2 A | |
串聯電壓 | 不適用 | 50 V | 50 V | ||||||
并聯電流 | 不適用 | 2A | 4A | ||||||
負載調整率 ±(輸出的 % + 偏置) | |||||||||
電壓 | < 0.01% +2 mV | < 0.01% +2 mV | < 0.01% +4 mV | ||||||
電流 | < 0.01% +250 uA | < 0.01% +250 uA | < 0.01% +500 uA | ||||||
輸出紋波和噪聲(20 Hz 至 20 MHz) | |||||||||
常模電壓 | < 350 uVrms/2 mVpp | < 350 uVrms/2 mVpp | < 350 /2 | < 1 mVrms/ 5 mVpp | |||||
編程精度 ±(輸出的 % + 偏置) | |||||||||
電壓 | 0.1% +5 mV | 0.05% +20 mV | 0.03+2 | 0.03% +5 mV | 0.03+3 | 0.03% +5 mV | |||
電流 | 0.1% + 10 mA | 0.1% +4 mA | 0.04+3 | 0.04% +2 mA | 0.05+4 | 0.04% +3 mA | |||
回讀精度 ±(輸出的 % + 偏置) | |||||||||
電壓 | 0.1% +5 mV | 0.05% +10 mV | 0.04%+2 | 0.04% +5 mV | 0.04%+3 | 0.03% +5 mV | |||
電流 | 0.1% +10 mA | 0.1% +4 mA | 0.04%+3 | 0.04% +3 mA | 0.05%+5 | 0.04% +3 mA | |||
小電流 | 不適用 | 0.25% +80 uA | 0.25% +80 uA | ||||||
分辨率 | |||||||||
編程電壓 | 0.5 mV | 1.5 mV | 0.36 mV | 1.5 mV | 0.36 mV | 1.5 mV | |||
編程電流 | 0.5 mA | 0.1 mA | 0.3 mA | 0. 1mA | 0.6 mA | 0.5 mA | |||
回讀電壓 | 0.5 mV | 1.5 mV | 0.24mV | 1 mV | 0.24mV | 1 mV | |||
回讀電流 | 0.5 mA | 0.1 mA | 0.2 mA | 160 uA | 80 uA | 0.2 mA | 320 uA | 160 uA |
E36300系列電源技術說明書http://www.oznappies.com/download/201903/Keysight_E36313A_E36300.pdf
電源測試應用指南http://www.oznappies.com/download/201903/Keysight_E36300_guide.pdf
E36311A直流電源:三路輸出,6 V,5 A 和 ±25 V,1 A,80 W:USB
E36312A直流電源:三路輸出,6 V,5 A 和 2x 25 V,1 A,80 W:LAN、USB
E36313A直流電源:三路輸出,6 V,10 A 和 2x 25 V,2 A,160 W:LAN、USB
標配附件
交流電源線、連接器(E36311A—無、E36312A/13A有)
適配器套件 部件號E36312-89001
一個10 A,3.5mm陰頭 4引腳端接塊連接器
一個12 A,5 mm 陰頭 4引腳端接塊連接器
一個15 A,5 mm 陰頭 8引腳端接塊連接器
訂購選件
選件RBP:嵌入式接線柱,不可升級
選件GPB:GPIB 模塊
選件UK6:包含測試結果數據的商用校準證書
選件SEC:NISPOM和文件安全性
BV0003B:電源控制和自動化應用軟件
E363GPBU:用于E36312A、E36313A的GPIB用戶可安裝接口模塊
