皮爾杰克PN-5040/90D成型鉗TO220三極管引腳折彎90度直角帶剪切刀刃

意大利Piergiacomi PN5040/90 ESD成型鉗用于把MOS管TO220、TO247三極管和五極管引腳折直角90度，可通過滑動定位擋片統一成型位置與本體根部的距離，5mm~20mm可調，鉗子作用寬度15mm即引腳并寬在此規格以?xún)?nèi)，帶剪腳功能可剪掉多余長度的引腳只保留距元件底部突出3mm。

元件引腳成型鉗品牌：皮爾杰克Piergiacomi

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

PN-5040-90D圖片

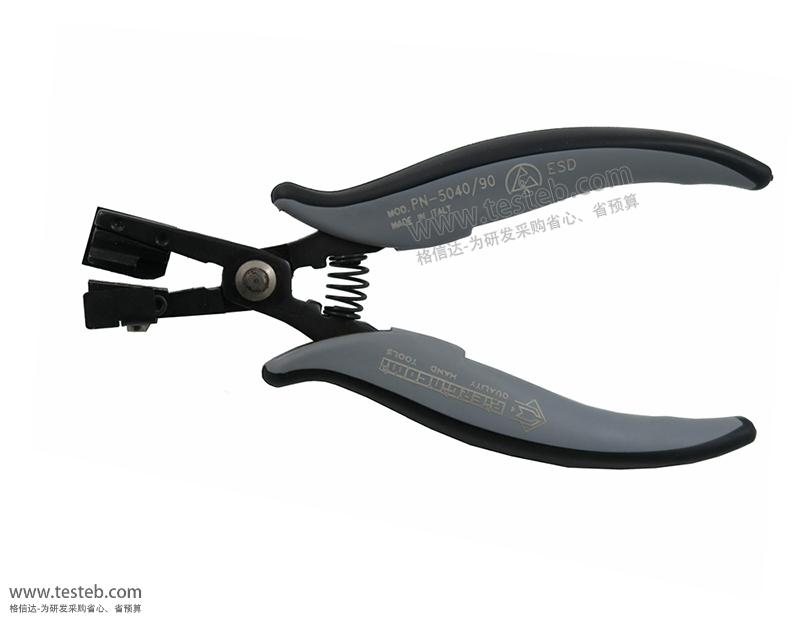

皮爾杰克Piergiacomi PN-5040-90D 元件引腳成型鉗規格參數與圖片

PIERGIACOMI皮爾杰克成型鉗有60多種特殊工具鉗子，針對電子領域的專門應用，對電阻電容二極管IC、TO元件三五級管、莫斯管MOSFE、DIP元件片管腳進行整型彎折，可做成C型、L型、U形、打K型以及90度直角成型折彎、高低錯位/長短成形以及特殊角度彎切，以及元器件的插拔等應用。

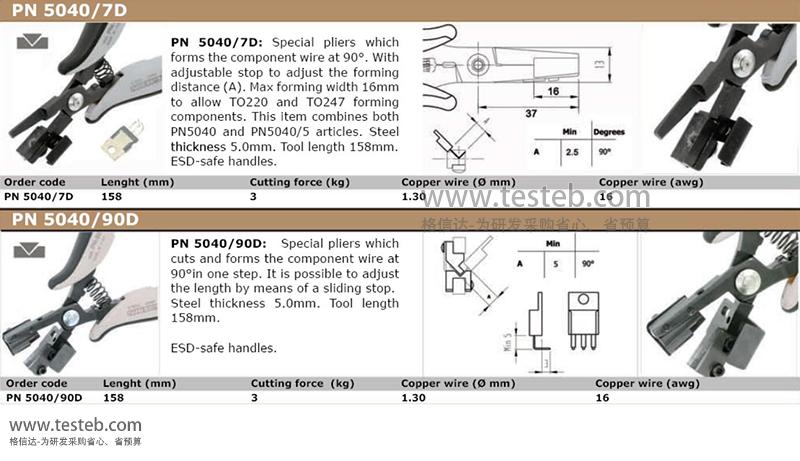

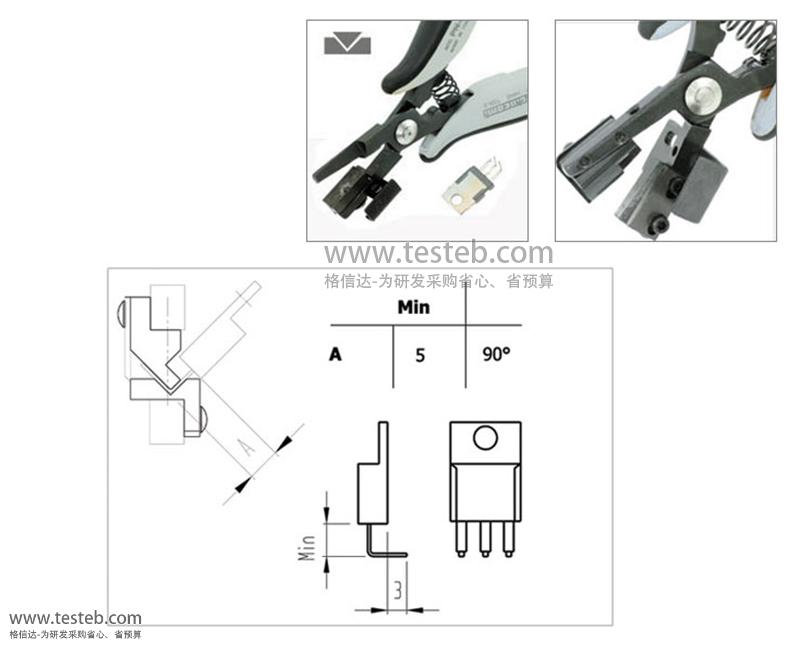

皮爾杰克Piergiacomi PN-5040/7D和PN-5040/90D成型鉗用于TO220、TO247三極管和五極管引腳折90度直角，作用寬度15mm即引腳并寬在此規格以?xún)?nèi)，并可通過滑動鉗子的定位擋片統一折彎位置與本體根部的距離，2.5mm/5mm起。Piergiacomi PN-5040/90 ESD成型鉗帶剪腳功能，可剪掉多余長度的引腳，保留距元件底部突出3mm，便于插件組裝；PN-5040/7 ESD不帶剪腳功能，折直角后（或折彎前）需要另外用PNI-5015定長剪鉗將引腳剪短保留所需長度。

皮爾杰克成型鉗折直角

皮爾杰克Piergiacomi元器件成型鉗及剪切拔取鉗子型號規格表

型號	適用元件	折彎成型效果	適用直徑/線規/剪切力度
50系列TO元件成型鉗——用于TO元件三極管、五級管、7引腳，MOSFET-NMOS/PMOS管腳整型，具體選型請聯系咨詢
PN-5020起拔鉗	SOIC 多引腳芯片	多腳IC元件拆焊拔取、插件安裝，夾槽寬度6mm、長度25mm，可插拔14-16pins及18-20pins	鉗子全長158mm
PN-5032、 PN-5034夾取鉗	SOIC 多引腳芯片	可插拔22-32pin、28-40pin元器件	鉗子全長158mm
PNI-5000整形鉗	SOP/SOIC可控硅	管腳整形，2次彎折90度直角，一邊整排彎成臺階狀	長度150MM
STR-50排針剪鉗	PIN條	剪切分離PIN條，可調擋板允許設置不同的條帶間距3mm~50mm	鉗子長度150mm
PN 5040/7成型鉗	TO元件90度折彎	TO220引腳彎成90°直角成型，成型位置距離本體>2.5mm	Φ1.3mm，16awg，3.0kg
PN 5040/90成型鉗	TO元件折直角	TO220/TO247引腳折90度直角，成型位置距離本體>5mm 帶剪腳	Φ1.3mm，16awg，3.0kg
PNI-5015定長剪鉗	三極管引腳平切	把NMOS/PMOS引腳剪短，剪徑0.64mm，可調整保留長度1.8mm~10mm，鉗頭寬度21mm	0.64mm，22號線規, 5kg
PN-5050成型鉗	TO220元件三極管	中間引腳前踢3.81mm	Φ1.3mm，16awg，3.0kg
PN-5050/3 ESD	TO220、TO247	中心引腳突高5.08mm	Φ1.3mm，16awg，3.0kg
PN-5050/04	TO220、TO247	兩邊引腳彎折90度，貼裝高度5.08mm	Φ1.3mm，16awg，3.0kg
PN-5050/10成型鉗	TO220元件	三極管兩邊引腳貼裝折彎，高度2.54mm	Φ1.3mm，16awg，3.0kg
PN-5050/36	TO220 5引腳	五極管2-4引腳距離3mm	Φ1.3mm，16awg，3.0kg
PN-5050/38	TO220 5引腳	1-3-5引腳距離3mm	Φ1.3mm，16awg，3.0kg
PN-5050/6成型鉗	TO220三五級管	引腳折彎90度直角，中心多長2.54mm	Φ1.3mm，16awg，3.0kg
PN-5050/7	TO220元件	引腳折彎90度直角，中心少短2.54mm	Φ1.3mm，16awg，3.0kg
PN-5050/21	TO220 5引腳	5極管引腳折彎90度直角，1-3-5比2-4少短2.54mm	Φ1.3mm，16awg，3.0kg
PN-5050/25	TO092元件	中間引腳突起，腳距1.27mm	Φ1.3mm，16awg，3.0kg
PN-5050/49	TO092元件	使中間引腳折彎，比兩個邊腳高出2.54mm	Φ1.3mm，16awg，3.0kg
二極管、電阻電容元件引腳整形打K鉗
PTR-30L	電阻/二極管	引腳張開單邊擴寬1.6mm，并剪切留5mm	Φ1.02mm，18awg，3.0kg
PNR-30成型鉗	C型元件，電阻電容等	鉗頭彎45°，用于將電阻二極管引腳打K腳不剪腳	Φ1.02mm，18awg，3.0kg
PNG-5000	電容、電阻、二極管引腳等	距離2.8mm，O型弧直徑3.5mm，不剪腳	Φ1.02mm，18awg，3.0kg
PNR-5000成型鉗	電容、電阻、二極管引腳等	成型位置與元件本體距離，即架高3~16mm可調，帶剪切，保留3mm引腳長度	Φ1.02mm，18awg，3.0kg
PTR-30C/5成型鉗	電阻電容C型/K腳	架高4.5mm，剪切后引腳留長4.0mm	Φ1.30mm，16awg，5.5kg
TS 30壓切鉗	電阻、二極管	將PCB板引腳剪末端切并壓扁，緊貼在線路板上無突起	Φ1.02mm，18awg，9.0kg
TP 30 ESD	電阻、二極管	剪切PCB引腳，并保留一小段向外側彎曲壓平，成扣狀	Φ1.02mm，18awg，3.0kg
TP 5000/15彎切鉗	電阻、二極管	把PCB板引腳向外折彎30°角，剪切并保留1.5mm高度	Φ1.02mm，18awg，3.0kg
TR-5000W定長剪鉗	二極管等元件	剪切引腳保留固定長度，0~5mm可調，剪徑1.3mm	Φ1.3mm，16awg，3.5kg
U型折彎，本體兩端打直角90度（C形）
PPR-5001D	電阻等元件	元件引腳U型成型，寬10.16mm即1cm	Φ0.6~0.8mm，3.0kg
PPR-5002D	電阻等元件	元件引腳U型成型，寬12.70mm，即1.2厘米	Φ0.6~0.8mm，3.0kg
PPR-5003D	電阻等元件	元件引腳U型成型，寬15.24mm	Φ0.6~0.8mm，3.0kg
