[停產]泰克Tektronix TBS1104示波器100M帶寬4通道

Tektronix TBS1104數字示波器帶寬100M赫茲，4通道每個1G采樣率，具有16種自動化測量、極限測試、數據記錄和上下文相關幫助，集各種標準功能于一身，助您事半功倍。

數字示波器品牌：泰克Tektronix

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

TBS1104說明書

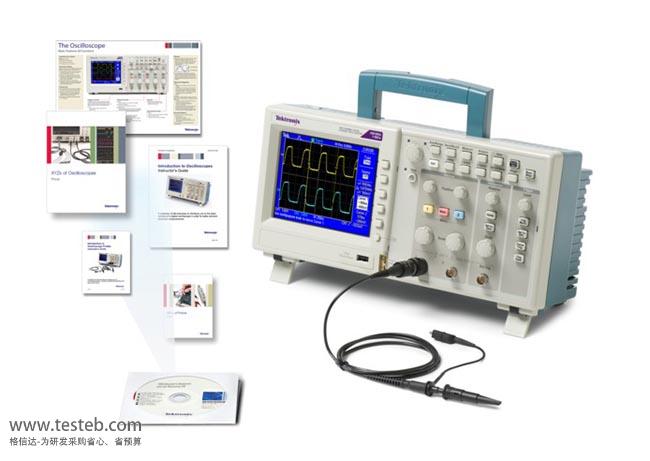

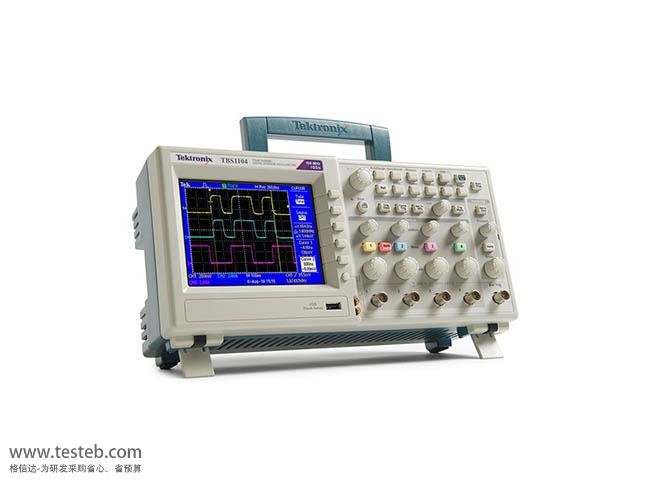

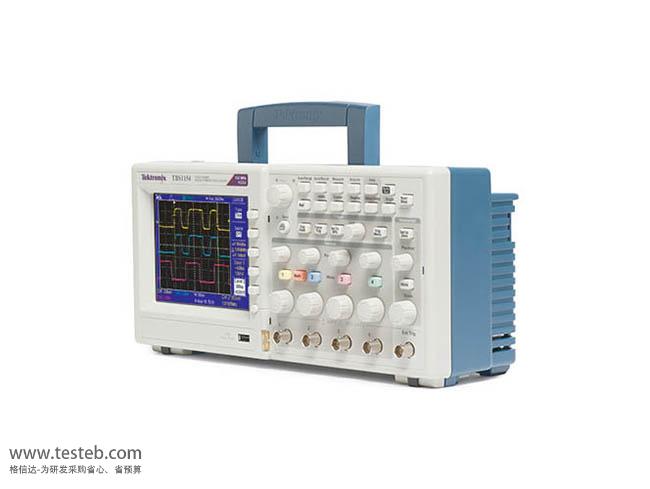

TBS1104圖片

泰克Tektronix TBS1104 數字示波器規格參數與圖片

TEK泰克示波器TBS1104帶寬高達100 MHz，最大采樣率達1GS/s，遠高于同等價位的其他數字存儲示波器。泰克Tektronix示波器專有采樣技術能夠?qū)崟r(shí)采樣，所有通道均實現指明的采樣率，始終準確捕獲信號，使用多條通道時不會降低采樣性能。TBS1104示波器集各種標準功能于一身，包括 USB 連接、16 種自動化測量、極限測試、數據記錄和上下文相關幫助，助您事半功倍。

泰克Tektronix TBS1104數字示波器特點

100 MHz帶寬，4通道，1GS/s 采樣率，所有通道上2.5k 點記錄長度

5.7 英寸有源TFT 彩色顯示器

16 種自動化測量功能，快速可靠地計算頻率或上升時間等重要信號特點，

內置極限測試功能輕松識別信號中的問題

FFT 分析可簡化波形分析，高級觸發，包括脈寬觸發和選行視頻觸發

TBS1104示波器探頭自檢，自動化、擴展的數據記錄功能

自動設置和信號自動量程，內置的上下文相關幫助

前面板配有 USB 2.0 主控端口，存儲數據便捷

后面板上有 USB 2.0 設備端口用于連接 PC或直接打印到PictBridge® 兼容打印機

每臺 TBS1000 系列示波器均標配 5 年保修

美國Tektronix TBS1000系列數字存儲示波器規格參數

型號	泰克TBS1064	TBS1102示波器	TBS1104數字示波器	TBS1154示波器
帶寬	60 MHz	100 MHz	100 MHz	150 MHz
通道數	4通道	2通道	4通道	4通道
采樣率	每條通道的取樣速率1.0 GS/s
記錄長度	在所有時基上 2.5k 點
垂直系統 — 模擬通道
垂直分辨率	8 位
輸入靈敏度度	使用經校準的微調時所有型號均為 2 mV 至 5 V/div
直流增益精度	±3%，從 10 mV/div 到 5 V/div
最大輸入電壓	300 VRMS CAT II；超過 100 kHz 時以 20 dB/倍頻程下降至 3 MHz 時的 13Vp-p AC
偏置范圍	2 mV 至 200 mV/div：±1.8 V >200 mV 至 5 V/div：±45 V
帶寬限制	20 MHz
輸入耦合	交流、直流、GND
輸入阻抗	1 MΩ 并聯 20 pF
垂直縮放	垂直擴展或壓縮動態或停止波形
水平系統 — 模擬通道
時基范圍	5 ns 至 50 s/div
時基精度	50 ppm
水平縮放	水平擴展或壓縮動態或停止波形
輸入/輸出端口
USB接口	USB主控端口位于前面板上，支持U 盤 USB 設備端口位于儀器后面，支持 PC 及所有兼容 PictBridge® 打印機的連接
GPIB接口	選配
波形自動測量	周期、頻率、+ 寬度、- 寬度、上升時間、下降時間、最大值、最小值、峰-峰值、平均值、RMS、周期 RMS、光標 RMS、占空比、相位和延遲
波形數學運算	加法、減法、乘法，數學函數FFT，窗口：Hanning、平頂、矩形
尺寸重量	外觀尺寸158.0 毫米 X 326.3 毫米 X 124.2 毫米，2.0千克
