安捷倫示波器探頭選型（二）有源差分探頭及高壓探頭

發布時間：2015年06月21日[儀器儀表][是德科技安捷倫Agilent]

示波器有源探頭探針旁裝有內置的小有源放大器，這種做法能得到盡可能低的探頭輸入電容，通常為小于2pF。如此低的電容可在高頻時得到高輸入阻抗。這些有源探頭有電阻性負載和電容性負載的最佳組合，低負載使有源探頭能用于高阻抗電路中，而無源探頭會帶來很高的負載。在所有示波器探頭中，有源探頭是干擾性最低的探頭。

單端有源探頭

優點

高帶寬時更為精確的定時和電壓測量，有源探頭對被測電路的干擾最小。

限制

有源探頭比通用無源探頭貴；有源探頭的動態范圍小，最大電壓低，也不及無源探頭耐用。

安捷倫單端有源探頭型號規格

型號	衰減	探頭帶寬	輸入動態范圍	應用和使用	示波器兼容性
N2795A	10:1	1 GHz	0 至 ±8 V	對數字系統和模擬系統設計執行通用、高速探測	50-Ω AutoProbe 接口輸入
N2796A	10:1	2 GHz	0 至 ±8 V	對數字系統和模擬系統設計執行通用、高速探測	50-Ω AutoProbe 接口輸入
1157A	10:1	2.5 GHz	0 至 ±2.5 V	測量低電壓信號的快速跳變	50-Ω AutoProbe 接口輸入
1158A	10:1	4 GHz	0 至 ±2.5 V	測量低電壓信號的快速跳變	50-Ω AutoProbe 接口輸入

安捷倫差分探頭

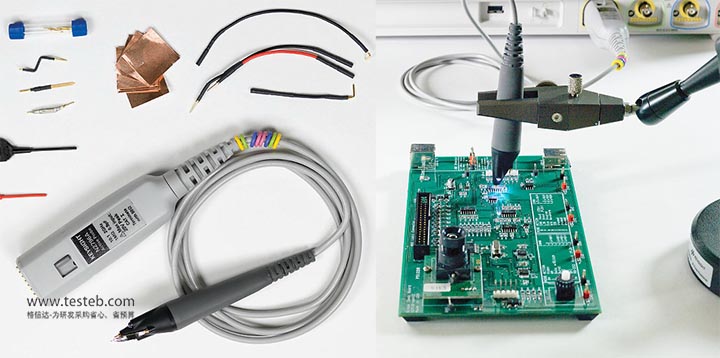

差分有源探頭

差分探頭是指有一正一負兩個輸入端和單獨地線的有源探頭，它通過一端端接的50Ω電纜把輸出信號傳送到示波器通道。該輸出信號與兩個輸入端之間的電壓差成正比。差分探頭用于探測相互作參考，而不是以地電平作參考的信號，以及觀察存在大的直流偏置或其他共模信號，如電源線噪聲時的小信號。

差分有源探頭的優點	限制
觀看存在直流或其他共模信號時的小信號	比通用無源探頭昂貴，動態范圍比使用兩個無源探頭時小
N2790A 助您進行安全和精確的高速浮地測量。 AutoProbe 接口提供探頭電源	100 MHz 帶寬，必須與具有1 MΩ AutoProbe 接口的示波器結合使用
N2791A/N2792A/N2793A 和 N2891A 是經濟型差分探頭 , 可通過USB 端口或內置電池供電。	25-、200-、800-、70-MHz 帶寬
1153A/1141A 可探測低熱漂移的低壓和高壓信號	200 MHz 帶寬
1130A/1131A/1132A/1134A、1168A/1169A 和 N2800A/N2801A/N2802A/N2803A InfiniiMax 探頭可以探測達30 GHz 帶寬的單端信號和差分信號	動態范圍和最高輸入電壓小( 但有極低的輸入電容 )

安捷倫高壓探頭型號性能特性

型號	衰減	探頭帶寬	輸入動態范圍	應用和使用	示波器兼容性
N2791A	10:1 或 100:1	25 MHz	±700 V at 100:1 ( 差分或共模 )	電源設計、馬達控制、電子鎮流器	具有 1 MΩ BNC 輸入的任意示波器
N2891A	100:1 或1000:1	70 MHz	±7,000 V at 1000:1 ( 差分或共模 )	高壓電源或高壓浪涌測量	具有 1 MΩ BNC 輸入的任意示波器
N2790A	50:1 或 500:1	100 MHz	±1400 V ( 差分 ), ±1,000 V ( 共模 )	電源設計、馬達控制、電子鎮流器	1 MΩ AutoProbe 接口 , InfiniiVision 5000/6000 (100 MHz 除外 )/7000 系列 , 使用軟件版本 5.2; InfiniiVision 3000X ,Infiniium 8000、54830, 使用軟件版本5.7; Infiniium 9000, 使用軟件版本 2.0
1141A	1:1	200 MHz	±300 mV (1:1); ±3 V (10:1); ±30 V (100:1) ( 帶衰減 )	表面貼裝器件要求 1142A 電源	50-Ω BNC 輸入
1153A	1:1	200 MHz	±300 mV (1:1); ±3 V (10:1); ±30 V (100:1) ( 帶衰減 )	表面貼裝器件	50-Ω AutoProbe 接口輸入
N2792A	10:1	200 MHz	±20 V ( 差分 ), ±60 V ( 共模 )	高速功率測量、汽車串行總線 (CAN、LIN)、數字差分總線	具有 50 Ω BNC 輸入的任意示波器
N2793A	10:1	800 MHz	±15 V ( 差分 ), ±30 V ( 共模 )	高速功率測量、汽車串行總線 (CAN、LIN、Flexray)、數字差分總線	具有 50 Ω BNC 輸入的任意示波器

更多安捷倫示波器探頭資料請查看pdf文檔：http://www.oznappies.com/download/201506/agilent_tantou_yy.pdf

安捷倫InfiniiMax 單端探頭和差分探頭性能特性

型號	衰減	探頭帶寬	輸入動態范圍	應用和使用	示波器兼容性
1130A	10:1	1.5 GHz	5 V 單端、±2.5 V 差分	測量低壓差分信號或單端信號的快跳變適用于InfiniiVision4 和 Infiniium系列的全帶寬探測系統 每一放大器都需要一個或多個探測頭附件	3000 X, 5000, 6000 (300 MHz-1 GHz),7000, 8000 系列 , DSO/MSO9104A
1131A	10:1	3.5 GHz	5 V 單端、±2.5 V 差分		DSO/MSO9254A, DSO80204B, 80304B, 90254A
1132A	10:1	5 GHz	5 V 單端、±2.5 V 差分		DSO/MSO9404A, DSO80404B, 90404A
1134A	10:1	7 GHz	5 V 單端、±2.5 V 差分		DSO80604B, 90604A
1168A	3.45:1	10 GHz	3.3 V 單端、±1.65 V 差分		DSO80804B, 81004B, 90804A
1169A	3.45:1	13 GHz	3.3 V 單端、±1.65 V 差分		DSO81204B, 81304B, 91204A, 91304A
N2800A	6:1	16 GHz	1.6 Vpp, ±0.8 V		DSO/DSAX91604A
N2801A	6:1	20 GHz	1.6 Vpp, ±0.8 V		DSO/DSAX92004A
N2802A	6:1	25 GHz	1.6 Vpp, ±0.8 V		DSO/DSAX92504A
N2803A	6:1	30 GHz	1.6 Vpp, ±0.8 V		DSO/DSAX92804A, DSO/DSAX93204A
