安捷倫示波器探頭選型（一）無源探頭

發布時間：2015年06月21日[儀器儀表][是德科技 安捷倫Agilent]

示波器無源探頭是使用最廣的探頭類型，也是最耐用和最經濟的探頭。無源電壓探頭中沒有像晶體管或放大器這類有源器件，因此不需要給探頭供電。缺點是，相對于有源探頭的低負載使其能用于高阻抗電路中，無源探頭會帶來很高的負載。



是德示波器探頭-安捷倫無源探頭類型與特性

探頭類型 1:1
高阻抗無源探頭		 10:1 或 20:1
高阻抗無源探頭		 100:1 或 1000:1
高阻抗無源探頭		 電阻分壓器無源探頭
特性 低電容同軸電纜一端連接 BNC 連接器，一端連接探頭。 *應用最廣泛的示波器探頭，符合絕大多數小于 1GHz的示波器的標準

*相比 1:1 探頭，具有更低的輸入電容和更寬的帶寬 		 *同更寬幅度的信號一起使用時，可提供額外的衰減

*衰減較大時，需要在示波器上放置一個高增益放大器		 *適用于測量高頻率、低阻抗電路的最高帶寬無源探頭

*必須與 50 Ω 輸入阻抗的示波器一起使用
什么時候可以使用 查看小信號（<1 V） 查看高達 ~300 V 的電壓 查看高達 15 kVdc 高電壓 高頻率、低阻抗（50 Ω）數字電路、傳輸線
什么時候不可使用 探測高頻率信號 達到 >600 MHz 系統帶寬 進行浮置（非接地）測量 探測高幅度、高阻抗信號
典型帶寬 高達 35 MHz 高達 600 MHz 高達 250 MHz 高達 6 GHz
是德型號 N2870A、10070C、1162A N2871A/N2872A/N2873A/N2875A、
10073C/10074C、 1160A/1161A/1163A/1164A/1165A、
N2862A/N2863A		 10076A、N2771A N2874A/N2876A、54006A、1163A

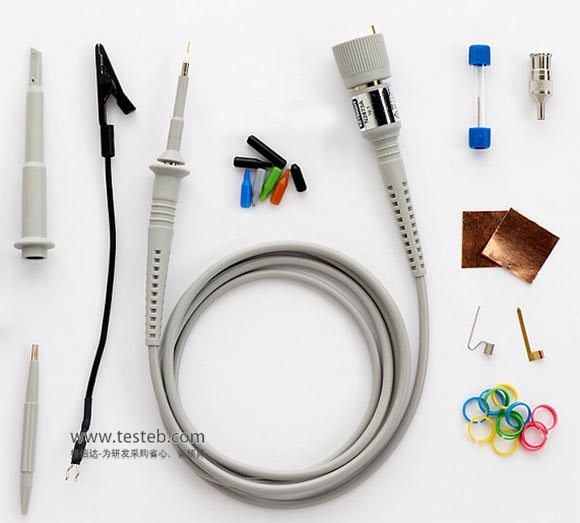

安捷倫示波器無源探頭



安捷倫示波器探頭之無源探頭型號參數對比

型號 衰減 典型探頭帶寬 補償示波器輸入 最大輸入電壓 推薦安捷倫示波器
10070D 1:1 20 MHz 高阻抗 400 V CAT II 1000、3000、2000  X、3000 X、5000、6000、7000、8000、54600 系列
N2870A 1:1 35 MHz 1 MΩ 55 V CAT II 1000、3000、2000  X、3000 X、5000、6000、7000、8000、9000 和54600 系列
N2889A 1:1, 10:1 350 MHz 1 MΩ, 5-30 pF 300 V CAT II 1000、3000、2000  X、3000 X、5000、6000、7000、8000、9000
10073D 10:1 500 MHz 1 MΩ, 6-15 pF 400 V CAT II 5000 系列(500 MHz) 6000 (300 MHz-1 GHz)、7000、5464x、54830 和8000 系列
10074C 10:1 150 MHz 1 MΩ, 9-17 pF 400 V CAT II 6000 系列(100 MHz), 5462x
1165D 10:1 600 MHz 1 MΩ, 12-14 pF 300 V CAT II 54830, 6000, 7000, 8000, 9000 系列
N2862B 10:1 150 MHz 1 MΩ, 5-30 pF 300 V CAT II 1000, 3000, 2000 X, 3000 X 系列
N2863B 10:1 300 MHz 1 MΩ, 5-30 pF 300 V CAT II 1000, 3000, 2000 X, 3000 X,5000 系列(100, 300 MHz)
N2871A 10:1 200 MHz 1 MΩ, 10-25 pF 300 V CAT II 1000, 3000, 2000 X, 3000 X, 5000, 6000, 7000, 8000, 9000 和54600 系列
N2872A 10:1 350 MHz 1 MΩ, 10-25 pF 300 V CAT II 1000, 3000, 5000, 6000, 7000, 8000, 9000 和54600 系列
N2873A 10:1 500 MHz 1 MΩ, 10-25 pF 300 V CAT II 1000, 3000, 2000 X, 3000 X, 5000, 6000, 7000, 8000, 9000 和54600 系列
N2890A 10:1 500 MHz 1 MΩ, 5-30 pF 300 V CAT II 1000, 3000, 2000 X, 3000 X, 5000, 6000, 7000, 8000, 9000
N2874A 10:1 1.5 GHz 50 Ω 8.5 V CAT I 5000、6000、7000 和所有Infiniium 系列
N2875A 20:1 500 MHz 1 MΩ, 7-20 pF 300 V CAT II 1000、3000、2000 X、3000 X、5000、6000、7000、8000、9000 和54600 系列
N2876A 100:1 1.5 GHz 50 Ω 21 V CAT I 5000、6000、7000 和所有Infiniium 系列
54006A 10:1(500 Ω)或20:1(1 kΩ) 6 GHz 50 Ω 20 Vpk 80000、90000、5484x、5485x、配有N5442A 的90000X/Q
10076B 100:1 250 MHz 1 MΩ, 7-20 pF 4 kV CAT I、
1 kV CAT II		 1000、3000、2000 X、3000 X 5000、6000、7000、8000、9000 系列
N2771B 1000:1 50 MHz 1 MΩ, 6-20 pF DC: 15 kV、AC: 10 kV、
峰值: 30 kV		 1000、3000、2000 X、3000 X 5000、6000、7000、8000、9000 系列


無源探頭PDF資料下載地址：http://www.oznappies.com/download/201506/agilent_tantou_wy.pdf
