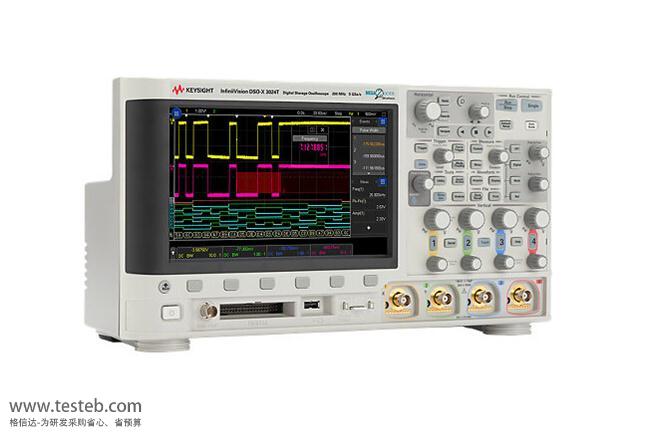

是德科技Keysight InfiniiVision 3000TX系列型號DSOX3024T示波器200MHz帶寬,提供4個模擬通道、4 kpts存儲器和1000000個波形/秒的更新速率,標配8.5英寸電容觸摸屏且支持區域觸摸觸發功能。
Keysight InfiniiVision 3000TX數字示波器配有8.5英寸電容觸摸屏且支持觸控操作,可以讓您花費更少的時間進行示波器設置,集中精力完成設計和調試任務。DSOX3024T示波器區域觸摸觸發和時間選通 FFT 測量可以提高工程師的調試效率。每秒 100 萬次的波形更新速率讓信號中的偶發故障無所遁形。只要能看見波形異常,便可以在其上進行觸發。每臺 3000T X 系列示波器標配每條通道一只500 MHz無源探頭。
安捷倫DSOX3024T數字示波器集六種儀器功能于一身,輕松解決問題,標配三年校準周期,購買后可以隨時通過選件進行升級,以保護您的投資。
帶寬:100M, 200M, 350M, 500 MHz, 1 GHz
通道數:2 或 4 個模擬通道 (DSO);+ 16 個數字通道 (MSO)
DSOX3024T示波器最高采樣率5 GSa/s,最大存儲容量4 Mpts
顯示屏8.5 英尺電容觸摸顯示屏
波形更新速率> 1,000,000 個波形/秒

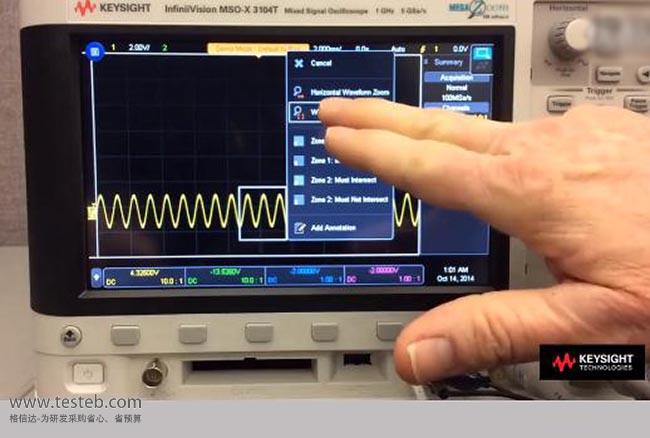

觸發InfiniiScan Zone 觸摸觸發 + 標準觸發模式
先進的運算標配, 同時顯示 1 個函數和 FFT
連通性USB2.0 (支持鼠標和鍵盤), 選件 LAN、視頻、GPIB
可升級帶寬、MSO、WaveGen、串行協議觸發和解碼、DVM、
8 位計數器、其它應用軟件
分析分段存儲器、搜索和導航、先進的運算功能、極限/模板測試 (選件)、選通 FFT
串行協議選件I2C, SPI, UART, CAN, CAN-FD, CAN symbolic, SENT,LIN, FlexRay, I2S, MIL-STD1553, ARINC429
InfiniiVision 3000TX示波器簡介說明書 http://www.oznappies.com/download/201509/Keysight_DSOX3000T_MSOX3000T.pdf
訂貨型號
DSOX3012T,100 MHz,2通道,5 GSa/s, 半通道; 2.5 GSa/s 全部通道,4 Mpts存儲器深度
MSOX3012T,100 MHz,2+16通道,5 GSa/s, 半通道; 2.5 GSa/s 全部通道,4 Mpts存儲器深度
DSOX3014T示波器,100 MHz,4通道……MSOX3014T,100 MHz,4+16通道……
DSOX3022T,200 MHz,2通道……MSOX3022T,200 MHz,2+16通道……
DSOX3024T數字示波器,200 MHz,4通道……MSOX3024T,200 MHz,4+16通道……
DSOX3032T,350 MHz,2通道……MSOX3032T,350 MHz,2+16通道……
DSOX3034T,350 MHz,4通道……MSOX3034T示波器,350 MHz,4+16通道……
DSOX3052T,500 MHz,2通道……MSOX3052T,500 MHz,2+16通道……
DSOX3054T,500 MHz,4通道……MSOX3054T,500 MHz,4+16通道……
DSOX3102T,1 GHz,2通道……MSOX3102T,1 GHz,2+16通道……
DSOX3104T,1 GHz,4通道……MSOX3104T,1 GHz,4+16通道……
推薦的探頭和附件
N2843A 無源探頭,500 MHz, 10:1 標配 (每通道配置一個探頭)

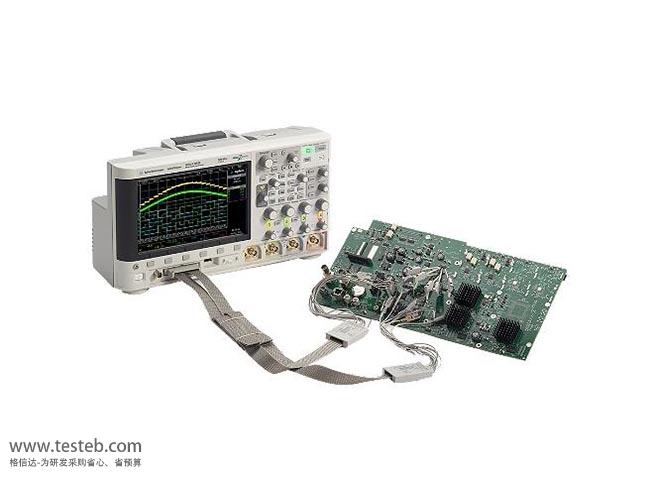

N2756A 16數字通道MSO電纜,MSOX 型號和 DSOX6MSO 的標配
N2870A 無源探頭,35 MHz, 1:1, 1 MΩ,選件(及以下均為選配)
10076B 無源探頭, 250 MHz, 100:1 衰減 (4 kV)
N2795A 有源單端探頭, 1 GHz, 1 pF, 1 MΩ, AutoProbe 接口
N2797A 極限溫度有源單端探頭, 1.5 GHz
N2750A InfiniiMode差分探頭, 1.5 GHz, 700 fF, 200 kΩ, AutoProbe 接口
N2790A 差分有源探頭 100 MHz,±1.4 kV, 配有 AutoProbe
N2791A 差分有源探頭 250 MHz, ±700 V
N2818A 200MHz 10:1 差分探頭配有 AutoProbe 接口
N2819A 800MHz 10:1 差分探頭配有 AutoProbe 接口
1147B AC/DC電流探頭, 50 MHz, 15 A, 配有 AutoProbe
N2893A AC/DC電流探頭, 100 MHz, 15 A, 配有 AutoProbe
N2820A 2通道高靈敏度電流探頭, 50 uA 至 5 A
