是德Agilent安捷倫示波器探頭型號選型指南

安捷倫示波器有眾多可供選擇的優質探頭和附件，如便于連接到表面貼裝IC的高帶寬、低負載的有源探頭，以及用于測量高電壓的無源高壓探頭。這篇文章可以幫助您為示波器測量挑選一款適合的探頭時選擇決定的建議。

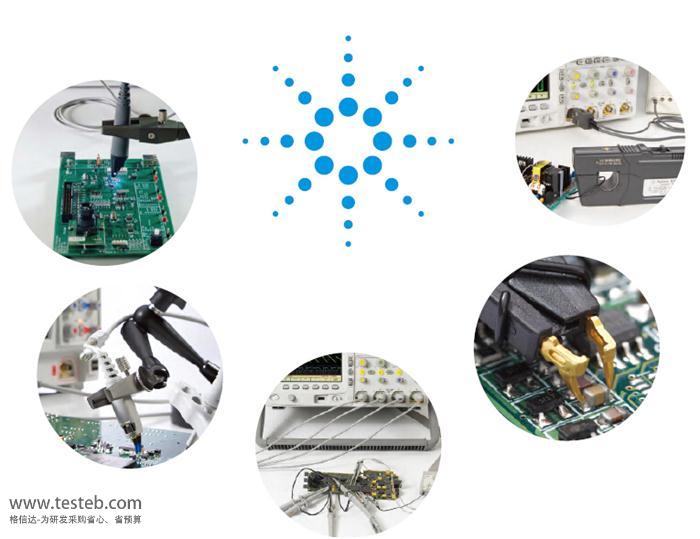

安捷倫示波器探頭

當您為既定測量選擇探頭時，需要考慮下列探頭參數：

衰減

要根據測試信號的幅度和示波器垂直靈敏度范圍，選擇探頭的衰減比(1:1、10:1、100:1、1000:1)。

帶寬(BW)

探頭的額定帶寬應與示波器相匹配，并保有對測試信號的裕量。但在較高頻率時，地線電感和輸入電容對系統性能的影響比探頭帶寬的影響更大。

輸入電阻(Rin)

探頭的輸入電阻必須和示波器的輸入電阻相匹配，以避免特征阻抗失配。它還必須與測試信號相適應，以避免超額的負載。

輸入電容(Cin)

過大的輸入電容(有時候稱為觸針電容)將會減緩系統的脈沖響應。通常輸入電容是越小越好。

最大輸入電壓(Vmax)

為了確保用戶安全，同時幫助用戶保護示波器輸入不會受到破壞性電壓的影響及避免探頭損壞，所選探頭的額定電壓必須高于被測信號。

探頭補償范圍

大多數無源探頭的技術指標中都列出使用無源探頭時示波器的輸入電容范圍。在選擇無源探頭時，必須確保示波器的輸入電容在探頭的補償范圍內，否則將不能通過對探頭的調整獲得經補償?shù)恼_方波信號。

探頭接口

大多數安捷倫示波器探頭都配有BNC接口或AutoProbe接口。

觸針外形

探頭必須可靠地接至和抓住測試點。這通常需要使用小而輕的探頭，以及適應測試點的兼容觸針或抓鉤。對于SMT和微細節距幾何結構的器件，這一問題尤為關鍵。

是德科技示波器探頭-安捷倫示波器的探頭種類型號
